Supa Lock™ - sistema de unión sin roscas
La unión de válvulas y accesorios mediante rosca conlleva mucho tiempo de montaje y a menudo, queda una parte de la rosca expuesta al fluido y al ambiente externo. Con el tiempo esto puede producir corrosión en la rosca sin recubrimiento e incluso puede dar lugar a alguna fuga. Con Supa Lock™ se resuelve este problema.
Protección total contra la corrosión
El sistema Supa Lock , con su diseño patentado, garantiza una unión 100% sin corrosión combinado con un montaje rápido y fácil con la máxima flexibilidad. Gracias a su diseño simple e ingenioso, Supa Lock ™ ofrece seguridad a largo plazo con una protección óptima contra la corrosión y fugas, así como la protección contra el desmontaje accidental de la unión cuando se presuriza la tubería.

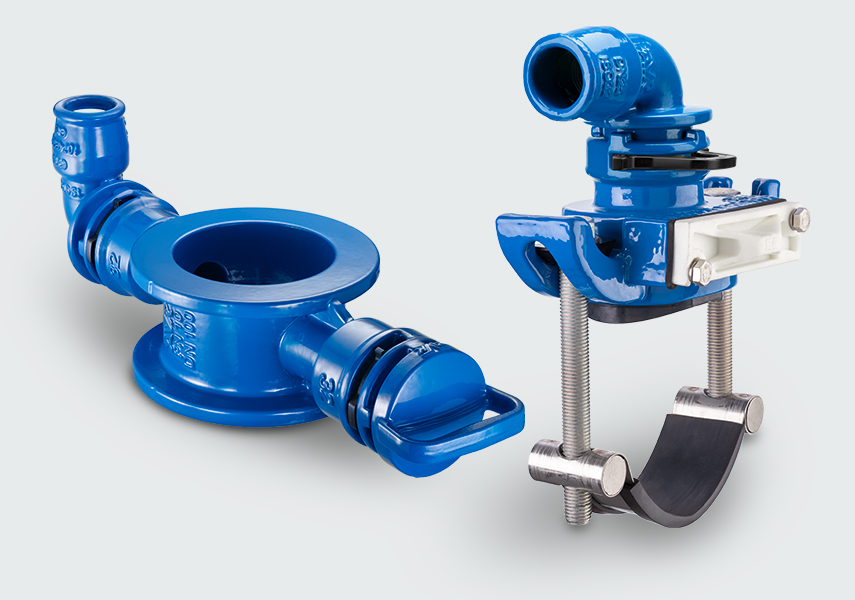

La amplia gama Supa Lock™ incluye válvulas, collarines de toma y racores de fundición dúctil con un revestimiento de epoxi de alta resistencia cumpliendo con los estrictos requisitos GSK. También incluye, válvulas de bola y accesorios de latón resistente a la descinficación cumpliendo con la directiva de la UE para materiales utilizados en contacto con el agua potable.
Montaje en dos sencillos pasos
Después de lubricar las juntas tóricas, el extremo macho Supa Lock™ se introduce en el extremo hembra del collarín Supa Lock™ y se inserta el anillo de retención de seguridad y el montaje está hecho.
Anillo de retención auto-blocante
Supa Lock™ está diseñado como una junta de tracción y resistente a presiones hasta PN 16 x 1.5. El anillo de retención de seguridad está diseñado con un perfil que consigue que sea auto-blocante cuando hay presión en la tubería. Por lo tanto el desmontaje accidental no es posible. El anillo retenedor dispone de dos salientes para su fácil montaje o desmontaje.
Juntas tóricas que proporcionan seguridad extra
Todas las uniones Supa Lock™ están diseñadas con juntas tóricas de alta resistencia para evitar fugas de agua. El mayor tamaño de las juntas tóricas proporciona una seguridad adicional cuando se tiene en cuenta que es de esperar una deformación permanente menor de las juntas tóricas durante la vida útil del producto. Incluso cuando la unión está expuesta a la flexión como resultado de los movimientos del terreno, el gran tamaño de las juntas garantiza máxima seguridad de la unión.
Inexistente rotación de las válvulas y conectores
La rotación está restringida para poder utilizar las máquinas de taladrar eficazmente. Pequeñas muescas encajan entre la válvula y el conector para evitar la rotación.
360° de rotación para los racores
El diseño permite una rotación de 360° para los racores, característica que solo ofrece el sistema Supa Lock™. La libre rotación del racor permite al instalador dirigir la salida del tubo de la acometida en cualquier dirección desde la tubería principal, evitando obstáculos en la zanja.
Montaje sencillo de sensores IoT

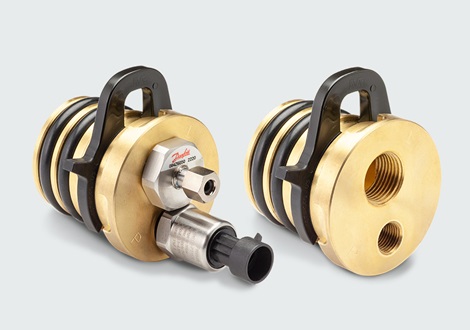

El accesorio para sensores Supa Lock™ se monta fácilmente en una toma Supa Lock™ y permite acoplar un sensor de temperatura y un sensor de presión en una sola toma. Los sensores IoT Smart Water de AVK que funcionan con batería proporcionan datos fiables de la red de distribución directamente a cualquier sistema informático preferido y, de este modo, facilitan el camino para reducir la pérdida de agua por fugas, aumentar la eficiencia del flujo de trabajo y obtener una visión general más clara de las condiciones de la red.
Para obtener más información, descargue:
- Ensayo de diseño
- Ensayo de ciclo de vida
- Declaración de conformidad
- Certificado de recubrimiento GSK
Preguntas frecuentes sobre Supa Lock™
El sistema Supa Lock™
¿Encajan otros tipos de accesorios en collarines de toma y válvulas Supa Lock™?
Solo los accesorios Supa Lock™ son compatibles con los collarines de toma y válvulas Supa Lock™. Disponemos de una amplia gama de accesorios Supa Lock™ que cubren la mayoría de las necesidades.
¿Qué tamaños de tuberías de PE cubren las válvulas Supa Lock™?
Las válvulas Supa Lock™ están disponibles para conexión directa a tuberías de PE de Ø32 mm y Ø40 mm. No obstante, también pueden conectarse mediante accesorios a tuberías de Ø50 mm y Ø63 mm.
¿Puedo usar una válvula o accesorio Supa Lock™ en collarines de toma roscados ya instalados en mi red?
Utilizando nuestro conector de transición Supa Lock™ con rosca exterior, es posible conectar un collarín de toma roscado existente a nuestro sistema Supa Lock™ sin rosca.
Instalación de Supa Lock™
¿Dónde deben utilizarse las válvulas angulares Supa Lock™?
Las válvulas angulares Supa Lock™ deben utilizarse en perforaciones superiores de la tubería principal. Estas se emplean cuando no hay espacio para una perforación lateral o cuando la compañía de agua decide colocar la válvula de registro en la parte superior de la tubería para facilitar la identificación de su trazado.
¿Puede la unión soportar la flexión de la tubería de PE?
Dado que la estanqueidad de Supa Lock™ depende de la compresión del caucho, el sistema se ha diseñado con juntas tóricas reforzadas que soportan incluso las condiciones más exigentes.
¿Cuántas veces pueden montarse los productos Supa Lock™ antes de que se deformen las juntas tóricas? ¿Pueden deformarse con el tiempo?
Esto no supone un problema en Supa Lock™, ya que las juntas tóricas reforzadas de Ø7 mm proporcionan un alto nivel de seguridad pasiva.
¿Qué ocurre si, por ejemplo, el borde exterior del extremo del enchufe se daña?
El anillo retenedor de seguridad cubre más de la mitad de la ranura de retención, garantizando su función incluso si el borde exterior se rompe.
¿Qué ocurre si el anillo retenedor de seguridad se rompe o se pierde?
Está fabricado en POM, un material altamente resistente tanto a bajas como a altas temperaturas. No obstante, el anillo retenedor está disponible como repuesto y puede sustituirse en caso de rotura o pérdida.
