VÁLVULA DE COMPUERTA AVK, CUELLOS DE PE, PN16
Tubería negra/azul PE100 SDR11, juntas tóricas sustituibles
Válvula de compuerta con cuellos de PE - tubería PE100 SDR11 PN16 negro con banda azul para agua y líquidos neutros máx. 20º C.Nota: La temperatura máxima de trabajo se establece de acuerdo con la norma ISO9080 de requisitos de vida útil para tubos de PE, y por lo tanto no es la máxima temperatura de la válvula.
Las válvulas de compuerta AVK se diseñan con calidad en cada detalle. La compuerta está completamente vulcanizada con EPDM certificado para agua potable. Cuenta con una excelente durabilidad por la capacidad del caucho de recuperar su forma original, por el proceso de vulcanización de doble unión y por el robusto diseño de la compuerta. El sistema de empaquetadura de triple seguridad, un eje de alta resistencia y la protección completa contra la corrosión, aseguran una fiabilidad inigualable.

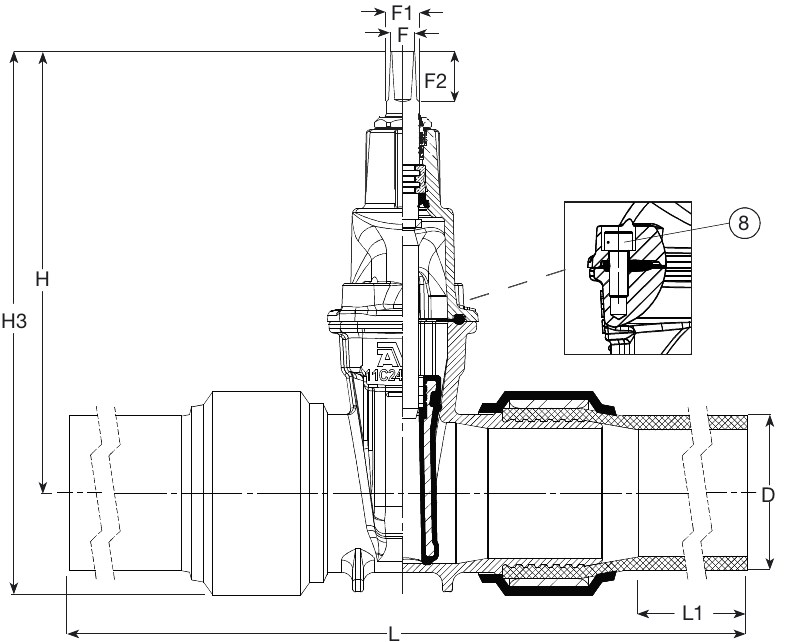

| Serie 36/74-116 | |
|---|---|
| Conexión | Cuellos de PE |
| Material | Fundición dúctil |
| Rango | DN80 - DN100 |
| Clasificación PN | PN 16 |
| Dirección de cierre | Cierre Derechas |
Características
- Tuerca fija, integrada en la compuerta, evita vibraciones y asegura durabilidad
- Compuerta completamente vulcanizada con EPDM certificado agua potable y con zapatas integradas que facilitan una suave operación
- Gran orificio cónico en el hueco del eje en la compuerta que previene el estancamiento del agua
- Compuerta y cuerpo con guías que garantizan un funcionamiento estable
- Eje de acero inoxidable con anillo de paro de la compuerta y rosca laminada para una alta resistencia
- Collarín de empuje que proporciona la fijación del eje y bajos pares de funcionamiento
- Empaquetadura de triple seguridad con un sellado superior de NBR y con cuatro juntas tóricas de NBR en la tuerca del eje de latón resistente a la descincificación reemplazables bajo presión. Un manguito de caucho EPDM hace la estanqueidad y evita que entre el agua en la empaquetadura
- Junta de EPDM alojada entre cuerpo y tapa
- Tornillos de acero inoxidable sellados con silicona y protegidos por la junta de la tapa
- Paso total
- Bajo para de maniobra
- Revestimiento de epoxi según EN14901 y DIN 3476-1 certificado GSK
- Un tubo estándar de PE se presiona sobre el extremo ranurado de la válvula, se cierra con un anillo de acero y se sella con una funda retrácil de plástico. Sin tornillos, de paso total y con una unión resistente diseñada para cumplir con los criterios especificados en DVGW G5600-1. El extremo de PE permite la soldadura directa a tuberías de PE, lo que resulta en un montaje rápido y seguro
Nota: Para temperaturas de trabajo superiores a la max. de 20ºC se espera una reducción de la vida útil del tubo de PE. Consulte al fabricante del tubo para más información.
Descargas

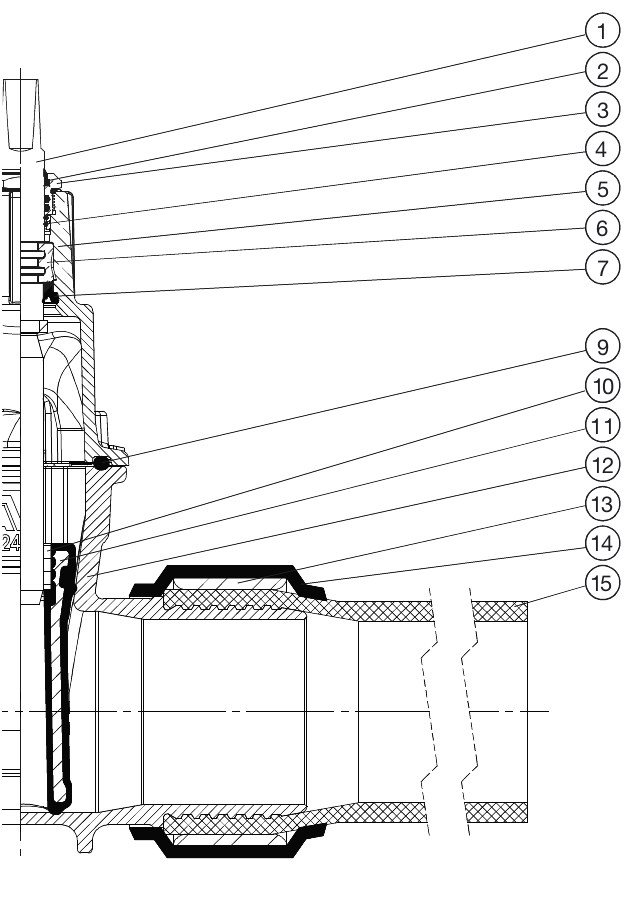

Componentes
| 1. | Eje | Acero inoxidable 1.4104 (430F) |
| 2. | Sellado superior | Caucho NBR |
| 3. | Tuerca sellado del eje | Latón CW602N, RDZ |
| 4. | Junta tórica | Caucho NBR |
| 5. | Tapa | Fundición dúctil GJS-500-7 |
| 6. | Collarín de empuje | Latón CW602N, RDZ |
| 7. | Manguito inferior | Caucho EPDM |
| 8. | Tornillo de la tapa | Acero inox A2, sellado con silicona |
| 9. | Junta de la tapa | Caucho EPDM |
| 10. | Tuerca integrada | Bronce CC499K |
| 11. | Compuerta | Fund. dúctil, encapsulada en EPDM |
| 12. | Cuerpo | Fundición dúctil GJS-500-7 |
| 13. | Cuerpo | Acero al carbono |
| 14. | Funda retráctil | Plástico |
| 15. | Tubería | PE |
Ensayos/Aprobaciones
- Asiento: 1.1 x PN (en bar), Cuerpo: 1.5 x PN (en bar). Ensayo del par de cierre. |
- Pruebas hidráulicas según EN 1074-1 y 2 / EN 12266
Normas
- Diseño según EN 1074 parte 1 y 2, Diseñado según EN 1171
