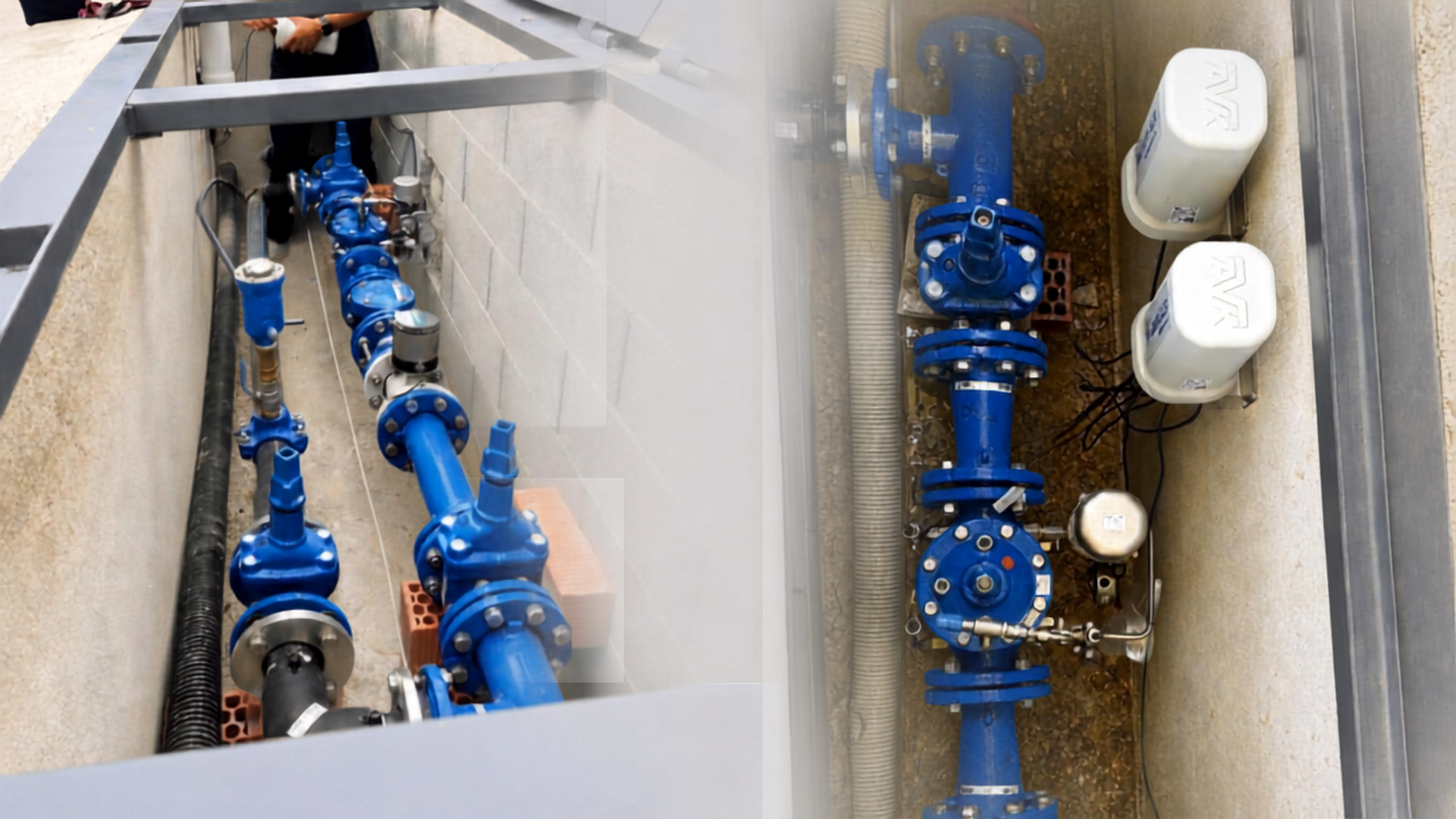

Instalação de três válvulas redutoras de pressão multi-patamar AVK série 879, acionadas através de um piloto automatizado de baixo consumo e do controlador integrado VIDI PRVC EQUILO

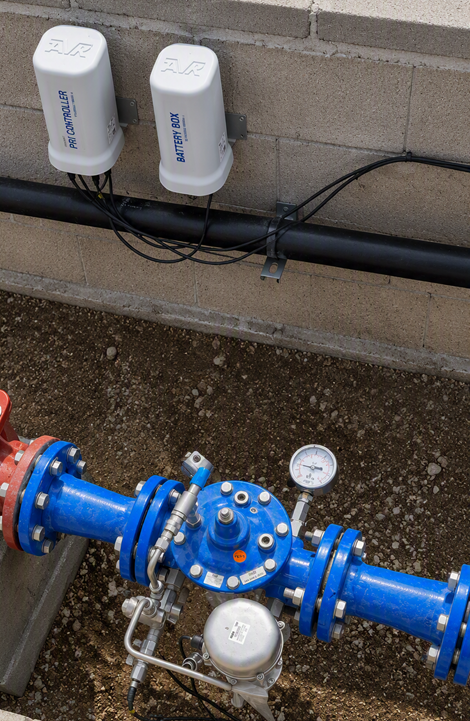

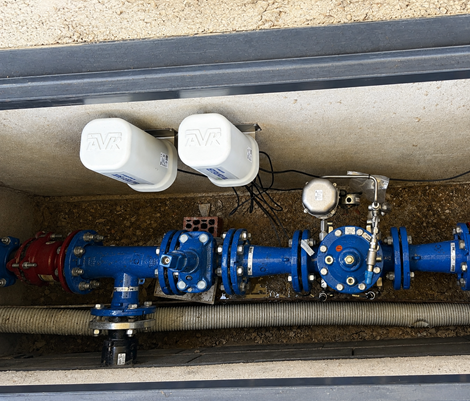

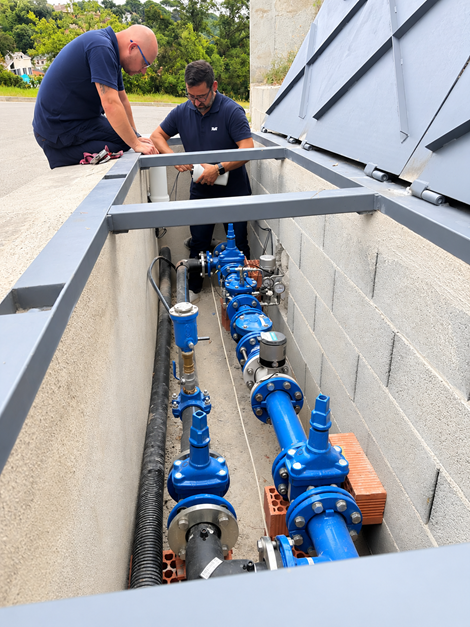

A AVK Válvulas, em colaboração com o nosso distribuidor Domini Aqua e o Ajuntament de Santa Maria de Palautordera, colocou em funcionamento três válvulas redutoras de pressão multi-patamar AVK série 879, acionadas através de um piloto automatizado de baixo consumo e do controlador integrado VIDI PRVC EQUILO, alimentado por uma caixa de baterias.
A instalação faz parte de uma nova rede concebida para otimizar a gestão da pressão de abastecimento em função do tempo e do caudal nos setores de Can Barceló, Can Bosc 1 e Can Bosc 2, em Santa Maria de Palautordera.
Nas palavras de Rafael Gómez, Chefe da Brigada de Instalações Elétricas, Iluminação Pública, Climatização e Serviço de Águas:
“A instalação da solução EQUILO é muito simples, não tendo sido necessária formação especializada para a sua instalação. Tanto as ligações do controlador ao piloto, dos sensores de pressão e da caixa de baterias, através de conectores M12 padrão, como a ligação ao caudalímetro com saída de impulsos, são muito fáceis de realizar. O facto de as baterias serem substituíveis é uma vantagem que nos pode ajudar a resolver qualquer eventual problema no futuro.”

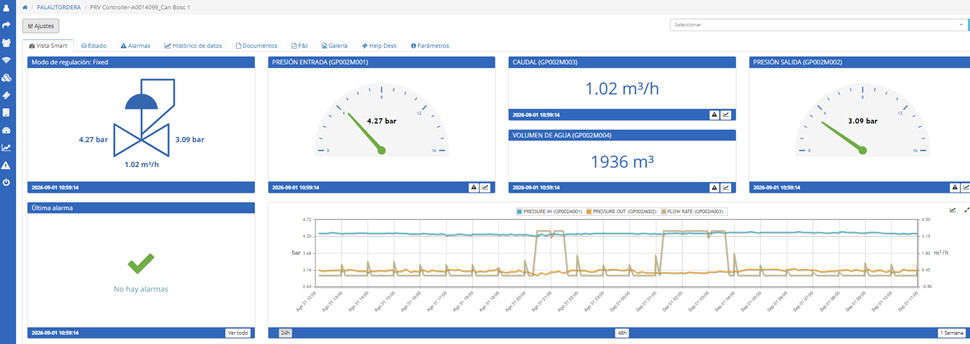

Um dos aspetos mais relevantes deste projeto é a integração dos dados operacionais no sistema SCADA do Município. Graças à API pública integrada na solução da AVK, toda a informação gerada pelas válvulas e pelos controladores pode ser visualizada e gerida de forma centralizada, permitindo um controlo mais eficiente da rede e uma tomada de decisões baseada em dados em tempo real.
Perguntas frequentes sobre o sistema EQUILO
É possível configurar o piloto para efetuar uma alteração de pressão entre o dia e a noite? Quanto tempo demora a efetuar a alteração? É possível modificar este tempo?
Sim. O sistema EQUILO permite configurar a pressão em função do horário, tanto localmente através da aplicação móvel como remotamente através da plataforma VIDI. O controlador pode gerir até 8 períodos horários por dia, adaptando a pressão às necessidades da rede em cada momento.
Além de pré-definir a pressão para cada período horário, é possível configurar a forma como é realizada a transição entre patamares.
Para evitar alterações bruscas, a transição pode ser realizada de forma gradual. Por exemplo, pode ser programada uma variação de 0,2 bar a cada 10 segundos, de forma que a pressão aumente ou diminua progressivamente até atingir a pressão definida. Tanto o aumento ou a diminuição da pressão como o intervalo de tempo entre cada passo são parâmetros configuráveis pelo utilizador.
O que é necessário para a regulação em função do caudal?
Para trabalhar em modo caudal, é necessário dispor de um caudalímetro com saída de impulsos ligado ao controlador EQUILO. A configuração dos patamares de pressão em função do caudal pode ser realizada tanto localmente através da aplicação móvel como remotamente através da plataforma VIDI. O utilizador pode definir diferentes intervalos de caudal e associar a cada um deles uma pressão específica.
O controlador EQUILO pode ser configurado em função do tempo, do caudal ou através de uma combinação de ambos.
Através da API podemos visualizar os dados no nosso SCADA. Podemos visualizar simultaneamente os dados na plataforma VIDI e atuar sobre o piloto para ajustar a pressão?
Sim. Os dados do controlador podem ser visualizados simultaneamente tanto no sistema SCADA, através da integração via API, como na plataforma VIDI.
As funções de configuração e controlo do piloto são realizadas através da plataforma VIDI ou localmente através da aplicação móvel, ligada por Bluetooth.
Que tipo de cartão é necessário? A solução inclui subscrição de dados e acesso à plataforma?
O controlador requer um cartão SIM de dados NB-IoT para a transmissão de informação. Pode ser utilizado tanto o cartão padrão fornecido pela AVK como um cartão fornecido pelo próprio cliente, desde que seja compatível com a rede NB-IoT disponível.
A solução AVK inclui a subscrição de dados do cartão SIM, a API e o acesso à plataforma VIDI para monitorização e gestão. Caso o cliente prefira utilizar o seu próprio cartão SIM, a subscrição AVK inclui o acesso à API e à plataforma VIDI, permitindo a integração no seu sistema para a visualização dos dados.
Qual é a autonomia da bateria? Com que frequência é necessário substituí-la?
A autonomia da bateria depende de vários fatores, como a frequência de transmissão de dados, a cobertura da rede NB-IoT e o número de atuações realizadas sobre o piloto.
Em condições normais de funcionamento, a solução foi concebida para proporcionar uma longa vida útil, de até 6 anos. Através da plataforma VIDI é possível monitorizar o estado da bateria, incluindo o nível de carga disponível, facilitando assim o planeamento da sua substituição antes de esta se esgotar.
A substituição da bateria pode ser realizada sem necessidade de desmontar a válvula nem interromper o fornecimento de água. A substituição é simples, utilizando pilhas standard do tipo D.
O que acontece se houver uma falha de conectividade da rede?
O buffer local de dados tem capacidade para 16.384 registos. Os dados armazenados localmente são sincronizados automaticamente assim que a ligação à rede seja restabelecida.
