¿Qué es una válvula de mariposa?
Una válvula de mariposa es una válvula de seccionamiento con una construcción relativamente simple. En posición cerrada el disco bloquea el paso de la válvula, mientras que cuando está en posición abierta, el disco se gira para permitir el flujo. Un cuarto de vuelta o 90º de giro hace que la válvula pase de totalmente abierta a posición completamente cerrada, y al revés, permitiendo así una rápida apertura y cierre de la válvula.
¿Dónde se utilizan las válvulas de mariposa?
Las válvulas de mariposa pueden utilizarse en una amplia variedad de aplicaciones relacionadas con el abastecimiento de agua, el tratamiento de aguas residuales, la protección contra incendios y el suministro de gas, así como en la industria química y petrolera, los sistemas de manejo de combustibles, la generación de energía y muchos otros sectores. Entre las principales ventajas de este tipo de válvulas destacan su diseño sencillo, que requiere poco espacio de instalación, su reducido peso y su menor coste en comparación con otros tipos de válvulas.
Las válvulas pueden accionarse mediante palanca, reductor manual o actuadores, en función de las necesidades específicas de cada aplicación.
Diseño principal de las válvulas de mariposa

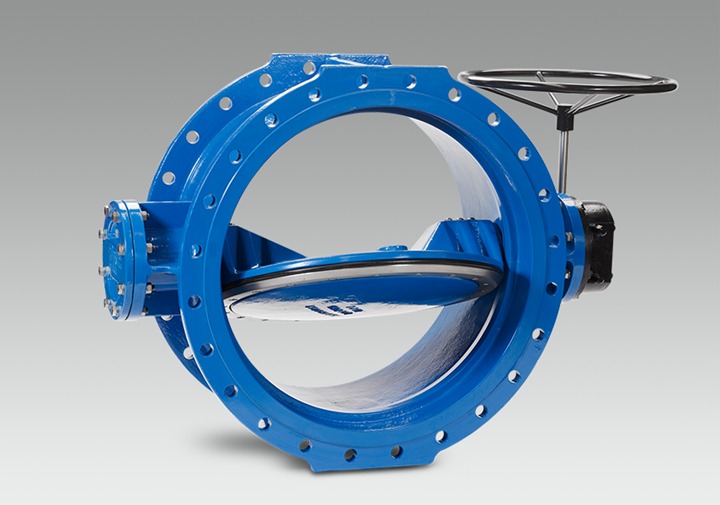

Las válvulas de mariposa pueden ser concéntricas o excéntricas. En una válvula de mariposa concéntrica, el eje está situado en el centro del disco y el disco se encuentra centrado en el paso de la válvula. En una válvula de mariposa excéntrica, uno o varios ejes (semiejes) están desplazados respecto al centro, según se trate de válvulas doble o triple excéntricas.

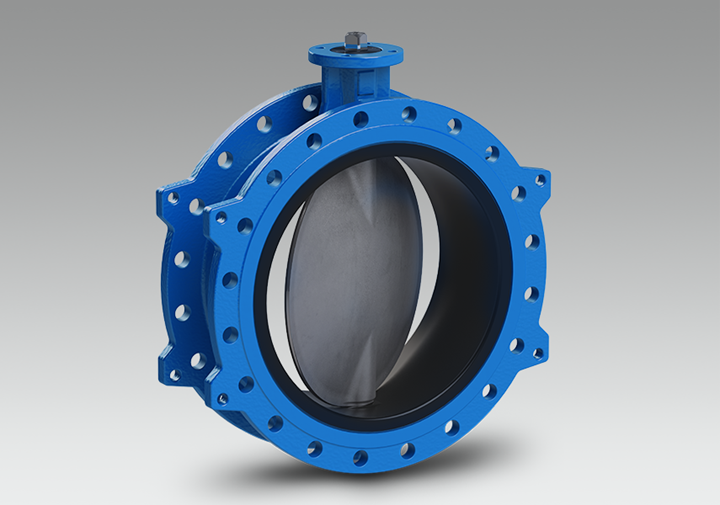

Válvulas de mariposa concéntricas con junta vulcanizada al cuerpo

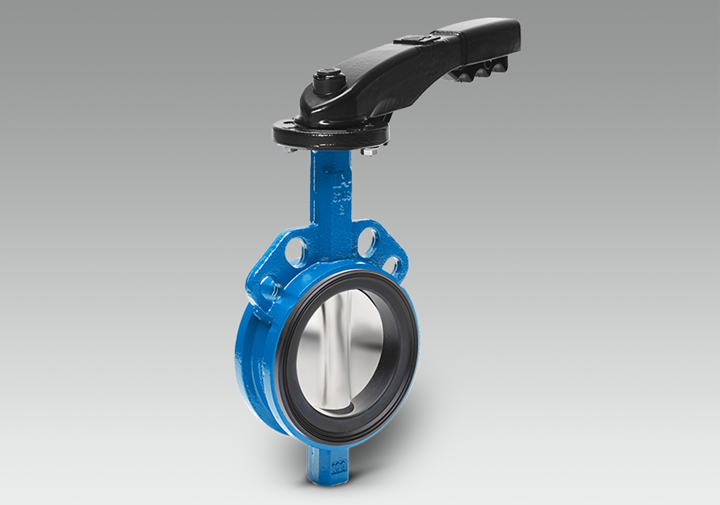

Válvulas de mariposa concéntricas con junta sustituible
