VENTOSA TRIFUNCIONAL AVK, PN16
Ventosa trifuncional para agua potable y líquidos neutros hasta una temperatura de 70ºC. No apta para aguas residuales.
Las ventosas trifuncionales o de doble efecto AVK están diseñadas para un llenado rápido y drenaje de las tuberías, así como para la descarga automática de aire acumulado durante las condiciones normales de trabajo. El diseño único "Aerocinético" hace que el aire expulsado del sistema no pueda forzar el flotador hacia arriba y cerrarlo prematuramente, y asegura que la válvula se cierre sólo después de que todo el aire haya sido expulsado y el agua haya entrado en la cámara. Todos los componentes de fundición dúctil están revestidos de epoxi con calidad GSK que garantiza una elevada durabilidad. Todos los demás componentes o bien son un polímero certificado según WRAS cuando se trata de cauchos o son de acero inoxidable, para minimizar así el riesgo de corrosión. Todas las juntas son de EPDM (certificado según WRAS) que cuenta con una excelente durabilidad por su capacidad de compresión y de recuperar su forma original.
| Serie 851/28-001 | |
|---|---|
| Conexión | Embridada |
| Material | Fundición dúctil |
| Rango | DN50 - DN150 |
| Clasificación PN | PN 16 |
Características
- Un inteligente diseño del flotador que elimina cualquier riesgo relacionado con el cierre prematuro de la ventosa a grandes volumenes de descarga de aire
- Ventosa de gran capacidad de caudal de aire
- El diseño del asiento garantiza la estanqueidad a baja presión
- Todas las partes de fundición están revestidas de epoxi según DIN 30677-2, certificado GSK, aprobado para agua potable
- Las juntas son de caucho EPDM certificado para agua potable
- Todos los demás componentes en contacto con el agua son de acero inoxidable AISI 316 de gran resistencia a la corrosión
- No hay partes móviles en contacto con el revestimiento interior
- La válvula completa está certificada para agua potable según WRAS
Descargas
Tabla de datos

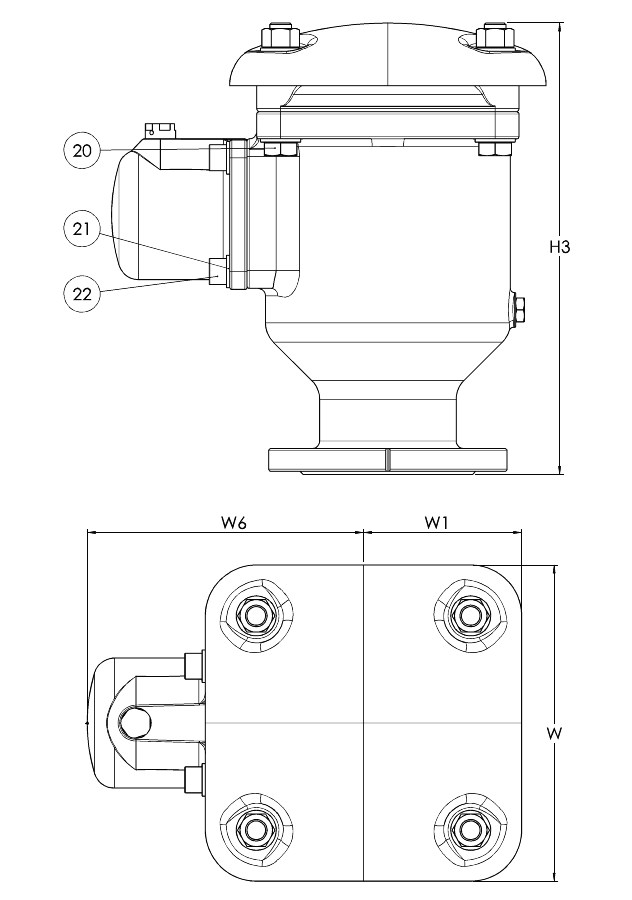

| Referencia AVK | DN mm |
PN |
H3 mm |
W mm |
W1 mm |
W6 mm |
Dh mm |
Ds mm |
Tornillo No. |
Peso teórico kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 851-050-28-122000 | 50 | PN16 | 266 | 162 | 81 | 210 | 125 | 19 | 4 | 21 |
| 851-080-28-122000 | 80 | PN16 | 345 | 222 | 111 | 236 | 160 | 19 | 8 | 32 |
| 851-100-28-122000 | 100 | PN16 | 417 | 292 | 146 | 255 | 180 | 19 | 8 | 52 |
| 851-150-28-122000 | 150 | PN16 | 417 | 292 | 146 | 255 | 240 | 23 | 8 | 64 |
Componentes

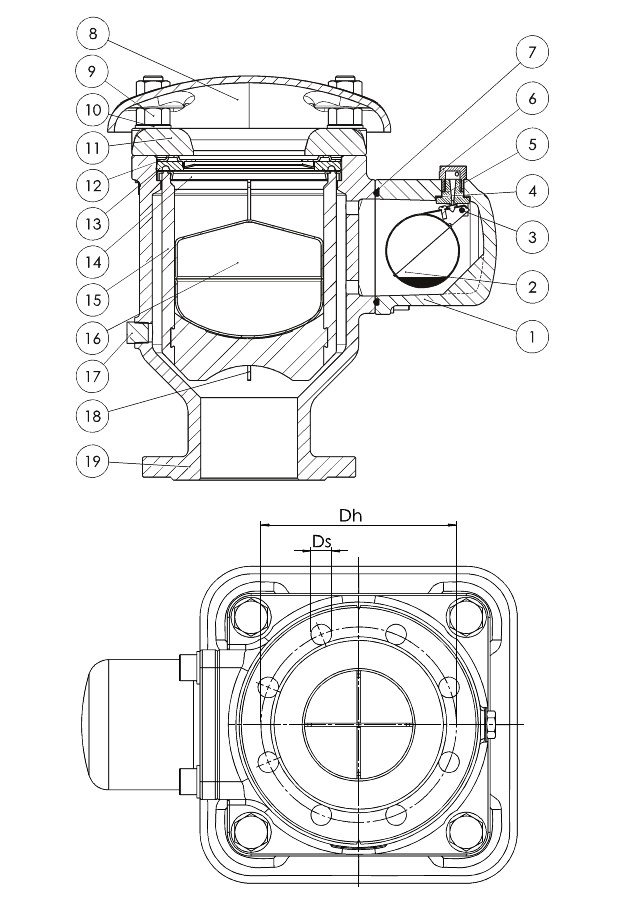

| 1. | Cuerpo purgador | Fundición dúctil GJS-500-7 |
| 2. | Flotador purgador | Acero inoxidable 1.4401 (AISI 316) |
| 3. | Pasador | Acero inoxidable A4 |
| 4. | Junta | Caucho EPDM |
| 5. | Soporte orificio | Bronce CC491K (LG2) |
| 6. | Tapa orificio | Bronce CC491K (LG2) |
| 7. | Junta tórica | Caucho EPDM |
| 8. | Tapa | Fundición dúctil GJS-500-7 |
| 9. | Tuerca | Acero inoxidable A4 |
| 10. | Arandela | Acero inoxidable A4 |
| 11. | Tapa | Fundición dúctil GJS-500-7 |
| 12. | Aro de cierre | Acero inoxidable 1.4401 (AISI 316) |
| 13. | Junta | Caucho EPDM |
| 14. | Anillo guía | Acero inoxidable 1.4401 (AISI 316) |
| 15. | Guía superior | Acero inoxidable 1.4401 (AISI 316) |
| 16. | Flotador | Acero inoxidable 1.4401 (AISI 316) |
| 17. | Tapón | Acero inoxidable 1.4401 (AISI 316) |
| 18. | Guía inferior | Acero inoxidable 1.4401 (AISI 316) |
| 19. | Cuerpo | Fundición dúctil GJS-500-7 |
| 20. | Tornillo | Acero inoxidable A4 |
| 21. | Arandela | Acero inoxidable A4 |
| 22. | Tornillo | Acero inoxidable A4 |
Ensayos/Aprobaciones
- Prueba hidráulica: 1,5 x PN
- Certificada según WRAS. Certificado 1501702
Normas
- Diseñado según EN 1074-4
- Bridas y orificios según EN 1092-2 (ISO 7005-2), PN 16
