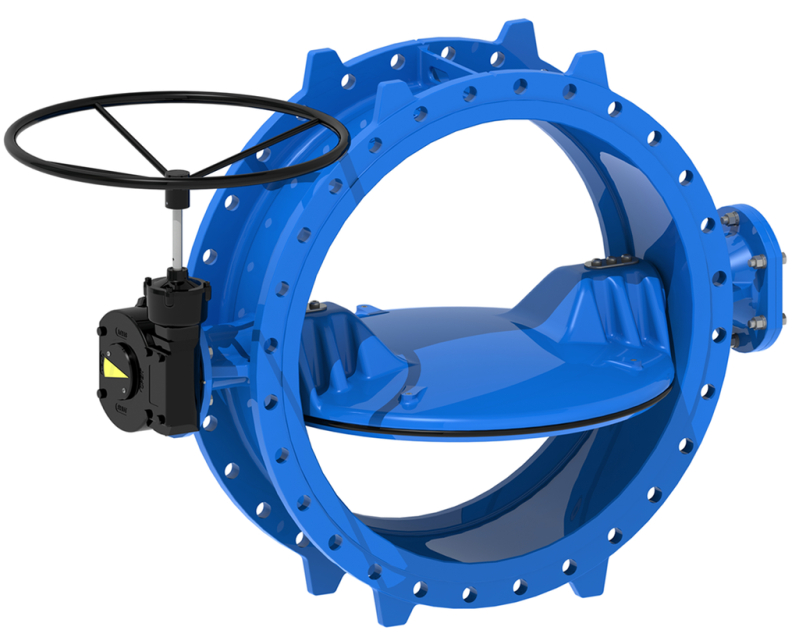

VÁLVULA DE MARIPOSA DOBLE EXCÉNTRICA AVK, PN10/16

Asiento integrado, con volante, reductor IP67, eje AISI 420

Válvula de mariposa doble excéntrica según EN593 con asiento integrado y reductor IP67 con volante. EN1074 si no hay salida. Para líquidos neutros como agua potable y aguas residuales libres de sólidos e impurezas fibrosas a máx. 70ºC

Las válvulas de mariposa doble excéntricas AVK están diseñadas con el disco inclinado para una fácil operación y una larga vida útil. La junta del disco, fabricada por AVK, es de EPDM certificado para agua potable con una excelente compresión y habilidad para recuperar su forma original. El revestimiento de epoxi de alta calidad con certificado GSK y la unión de los ejes al disco, completamente encapusulados, garantizan alta durabilidad y una óptima protección contra la corrosión.

Serie 756/H18-001
Conexión Embridada
Material Fundición dúctil
Rango DN400 - DN1200
Clasificación PN PN 10/16

Características

  • El diseño doble excéntrico libera la tensión de la junta del disco después de pocos grados de apertura dando bajos pares de maniobra
  • Disco fijado al eje para evitar vibraciones y con una ligera inclinación para un ajuste preciso de la posición de cierre
  • El perfil de la junta del disco y la calidad del caucho aseguran bajos pares de maniobra
  • Todas las juntas están certificadas para agua potable por varias entidades
  • Tornillos en acero inoxidable A2
  • Eje de acero inoxidable
  • Asiento de fundición dúctil mecanizado e integrado en el cuerpo, revestido de epoxi
  • Todas las conexiones roscadas están selladas con juntas tóricas para protegerlas contra la corrosión
  • Los extremos del eje DN≤600 con una tapa de disco, sella el interior del disco contra la corrosión
  • Los extremos del eje DN≥700 completamente encapsulados en el disco y fijados con pasadores sellados con juntas tóricas se mantienen en su sitio con una placa de seguridad. Chaveta y chavetero como seguridad.
  • Empaquetadura del eje reemplazable con dos juntas tóricas de EPDM
  • Recubrimiento DN≤1600: Azul RAL 5017 FBE según DIN 3476,aprobado por GSK y WRAS-DVGW/W270/UBA, 250µm
  • Recubrimiento DN≥1800: doble recubrimiento epoxi, aprobado WRAS, RAL5017 externamente azul o internamente blanco, 250µm
  • Bidireccional a todas las presiones de acuerdo con la presión de taladrado brida
  • Agua potable aprobada por DVGW (DN≤1200) y WRAS (DN≤600)

Descargas

Hoja técnica
Certificado(s)

Tabla de datos

Desplazar para más información
Referencia AVK DN
mm		 Brida
Taladro		 Dh
mm		 Tornillo
No.		 D
mm		 L1
mm		 L2
mm		 H1
mm		 H2
mm		 W1
mm		 W2
mm		 W3
mm		 W4
mm		 Peso teórico
kg
756-0400-H-14018014 400 PN16 525 16 400 216 86 293 348 415 318 363 320 113
756-0450-H-04018014 450 PN10 565 20 400 222 107 311 348 450 352 397 372 125
756-0450-H-14018014 450 PN16 585 20 500 222 107 323 419 456 352 403 372 152
756-0500-H-04018014 500 PN10 620 20 400 229 130 338 348 480 368 428 428 143
756-0500-H-14018014 500 PN16 650 20 500 229 130 361 419 496 391 443 428 193
756-0600-H-04018014 600 PN10 725 20 500 267 159 393 419 546 442 493 518 210
756-0600-H-14018014 600 PN16 770 20 600 267 159 423 464 587 460 521 518 293
756-0700-H-04018014 700 PN10 840 24 600 292 199 456 450 649 560 586 621 357
756-0700-H-14018014 700 PN16 840 24 700 292 199 458 517 652 560 585 621 399
756-0800-H-04018014 800 PN10 950 24 600 318 237 527 450 719 630 656 722 473
756-0800-H-14018014 800 PN16 950 24 700 318 237 515 517 722 630 655 722 522
756-0900-H-04018014 900 PN10 1050 28 700 330 281 567 517 792 700 725 825 594
756-0900-H-14018014 900 PN16 1050 28 700 330 281 565 570 829 700 729 825 672
756-1000-H-04018014 1000 PN10 1160 28 700 410 291 626 530 903 780 812 899 806
756-1000-H-14018014 1000 PN16 1170 28 600 410 291 630 570 909 780 809 899 905
756-1200-H-04018014 1200 PN10 1380 32 600 470 354 735 570 994 865 894 1077 1169
756-1200-H-14018014 1200 PN16 1390 32 700 470 354 745 591 1013 865 920 1077 1403
Dibujos 3D
Consulta
Desplazar para más información

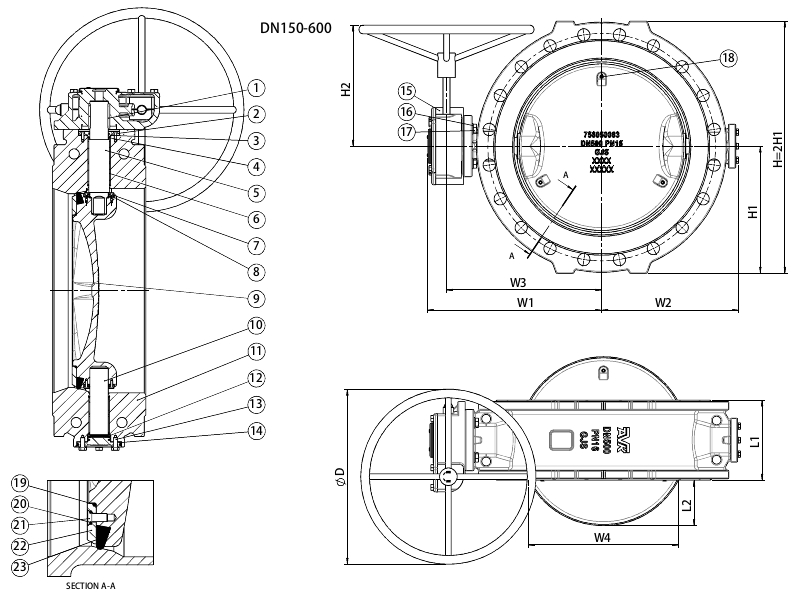

Componentes

1. Chaveta Acero inoxidable A2
2. Caja de la junta Bronce CC331G (AB1)
3. Junta tórica Caucho EPDM
4. Junta tórica Caucho EPDM
5. Eje superior Acero inoxidable 1.4021
6. Cojinete Acero revestido PTFE
7. Tapa del disco Acero inoxidable 1.4021
8. Junta tapa del disco Caucho EPDM
9. Disco Fundición dúctil GJS-500-7
10. Eje inferior Acero inoxidable 1.4021
11. Cuerpo Fundición dúctil GJS-500-7
12. Arandela Acero revestido PTFE
13. Tornillo Acero inoxidable A2
14. Tapa final Fundición dúctil GJS-500-7
15. Reductor Fundición gris
16. Arandela Acero inoxidable A2
17. Tornillo Acero inoxidable A2
18. Tornillo Acero inoxidable A2
19. Junta tórica Caucho EPDM
20. Junta tórica Caucho EPDM
21. Tornillo Acero inoxidable A2
22. Anillo retención junta Acero al carbono
23. Junta de caucho Caucho EPDM
24. Tornillo Acero inoxidable A2
25. Placa de seguridad Acero inoxidable 1.4301
26. Arandela Acero inoxidable A2
27. Pasador Acero inoxidable 1.4021
28. Junta tórica Caucho EPDM
29. Collarín de empuje Acero inoxidable 1.4021
30. Brida ciega Fundición dúctil GJS-500-7
31. Junta tórica Caucho EPDM
32. Junta tórica Caucho EPDM

Ensayos/Aprobaciones

  • Pruebas hidráulicas según EN 1074-1 y 2 / EN 12266

Normas

  • Resistencia EN 593, EN1074 extremo sin salida
  • Distancia entre caras DN≤2000 según EN 558 serie 13, DN2200-2400 según (0.4 * DN [mm]) - 80, DN2500 según norma del fabricante
  • Taladro de bridas DN≤2000 según EN1092-2, DN2200-2400 según EN1092-1, DN2500 según fabricante
