VÁLVULA DE MARIPOSA DOBLE EXCÉNTRICA AVK, PN10/16
Reductor IP67 brida ISO, asiento soldado 316, eje dúplex, cuello largo, A4, 250µm, bidireccional
Válvula de mariposa doble excéntrica diseñada según norma EN593, requisito de resistencia s/EN1074 si el extremo es ciego. Para líquidos neutros como agua potable y aguas residuales tratadas sin sólidos ni impureas fibrosas hasta un máx de 70°C.
Las válvulas de mariposa doble excéntricas AVK están diseñadas con el disco inclinado para una fácil operación y larga durabilidad. La junta del disco, fabricada por AVK, es de EPDM certificado para agua potable con una excelente compresión y habilidad para recuperar su forma original. El revestimiento de epoxi de alta calidad y la unión de los ejes al disco, completamente encapsulados, garantizan una óptima protección contra la corrosión y durabilidad.
| Serie 756/G02-008 | |
|---|---|
| Conexión | Embridada |
| Material | Fundición dúctil |
| Clasificación PN | PN 16 |
| Dirección de cierre | Cierre Derechas |
Características
- El diseño doble excéntrico libera la tensión de la junta con pocos grados de apertura dando bajos pares de maniobra
- Disco fijado al eje para evitar vibraciones y con una ligera inclinación para un ajuste preciso de la posición de cierre
- El perfil de la junta del disco y la calidad del caucho aseguran bajos pares de maniobra
- Todas las juntas están certificadas para agua potable por varias entidades
- Eje y anillo de retención de la junta de acero inoxidable.Tornillos en acero inoxidable A4
- Eje y anillo retenedor de la junta en acero inoxidable dúplex
- Asiento de acero inoxidable AISI 316L soldado e integrado en el cuerpo
- Conexiones roscadas selladas con juntas tóricas para protegerlas contra la corrosión del medio y del entorno
- Cojinetes radiales en compuesto auto-lubricante de PTFE/bronce
- Los extremos del eje DN≤600 provistos de una tapa de disco que sella el interior del disco contra la corrosión. Los extremos del eje DN≥700 totalmente encapsulados en el disco y fijados con tornillos sellados con juntas tóricas y fijados con una placa de seguridad para protección contra la corrosión. Chaveta y chavetero de apoyo
- Empaquetadura del eje reemplazable con dos juntas tóricas de EPDM
- Revestimiento DN≤1600: epoxi azul RAL 5017 según DIN 3476, certificado GSK y aprobado WRAS /DVGW / W270/ UBA, 250 μm
- Revestimiento DN≥1800: epoxi 2 componentes, aprobado WRAS, externamente azul RAL5017 y banda azul o blanco crema internamente, 250 μm
- Bidireccional a todas las presiones dentro de la clase de presión de la perforación de la brida
- Para agua potable certificado DVGW (DN≤1200), WRAS (DN≤600), KIWA (DN≤800)
Descargas
Hoja técnica
Certificado(s)

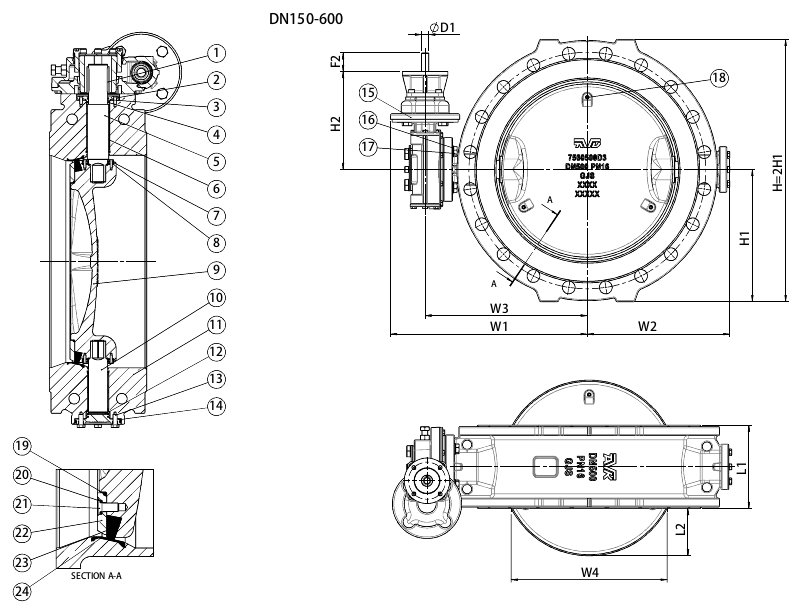

Componentes
| 1. | Chaveta | Acero inoxidable A4 |
| 2. | Caja de la junta | Bronce CC331G (AB1) |
| 3. | Junta tórica | Caucho EPDM |
| 4. | Junta tórica | Caucho EPDM |
| 5. | Eje superior | Acero inoxidable dúplex 1.4462 |
| 6. | Cojinete radial | Bronce / PTFE |
| 7. | Tapa del disco | Acero inoxidable 1.4401 |
| 8. | Junta tapa del disco | Caucho EPDM |
| 9. | Disco | Fundición dúctil GJS-500-7 |
| 10. | Eje inferior | Acero inoxidable dúplex 1.4462 |
| 11. | Cuerpo | Fundición dúctil GJS-500-7 |
| 12. | Arandela de empuje | Bronce / PTFE |
| 13. | Tornillo | Acero inoxidable A4 |
| 14. | Tapa final | Fundición dúctil GJS-500-7 |
| 15. | Reductor | Fundición gris |
| 16. | Arandela | Acero inoxidable A4 |
| 17. | Tornillo | Acero inoxidable A4 |
| 18. | Tornillo | Acero inoxidable A4 |
| 19. | Junta tórica | Caucho EPDM |
| 20. | Junta tórica | Caucho EPDM |
| 21. | Tornillo | Acero inoxidable A4 |
| 22. | Anillo retención junta | Acero inoxidable dúplex 1.4462 |
| 23. | Junta de caucho | Caucho EPDM |
| 24. | Asiento soldado | Acero inoxidable AISI 316L |
| 25. | Tornillo | Acero inoxidable A4 |
| 26. | Placa de seguridad | Acero inoxidable 1.4401 |
| 27. | Arandela | Acero inoxidable A4 |
| 28. | Pasador | Acero inoxidable dúplex 1.4462 |
| 29. | Junta tórica | Caucho EPDM |
| 30. | Collarín de empuje | Acero inoxidable 1.4021 |
| 31. | Brida ciega | Fundición dúctil GJS-500-7 |
| 32. | Junta tórica | Caucho EPDM |
| 33. | Junta tórica | Caucho EPDM |
Ensayos/Aprobaciones
- Aprobación según DIN-DVGW. Certificado NW-6201BR0451 (DN 700-1200)
- Certificada según KIWA. Certificado K 6320 (DN 700-800 only)
Normas
- Distancia entre caras según EN 558 Tabla 2 Serie 14 (DN≤2000)/DIN 3202 - F4(DN>2000)
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
- Requisito de resistencia EN 593, EN1074 si el extremo es ciego
- Distancia entre caras DN≤2000 según EN 558 serie 14, DN2200-2400 según DIN3202-F4, DN2500 según fabricante
- Taladros de bridas DN≤2000 según EN1092-2, DN2200-2400 según EN1092-1, DN2500 según estándar fabricante
