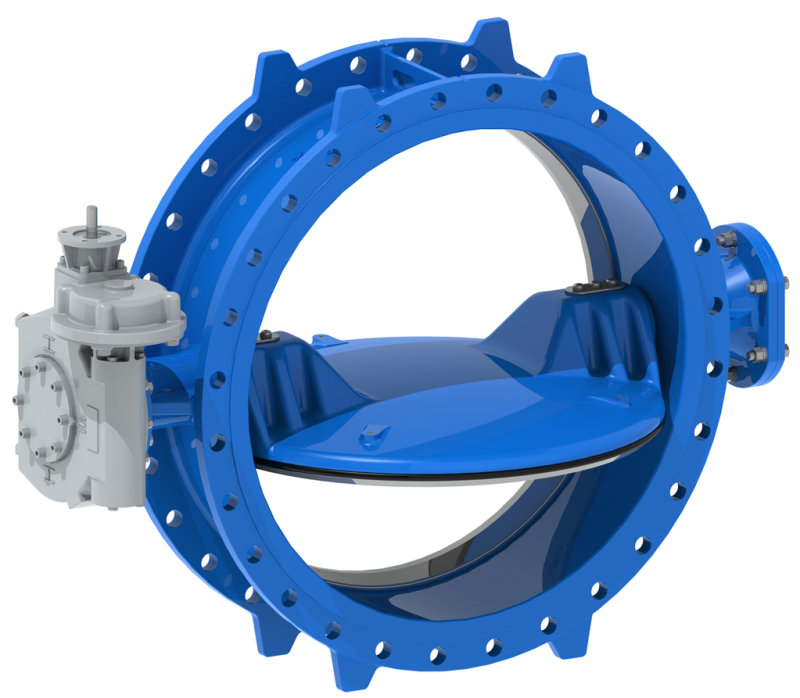

VÁLVULA DE MARIPOSA DOBLE EXCÉNTRICA AVK, PN10/16

Asiento soldado AISI 309L, reductor IP67 brida ISO, cuello largo, eje acero inoxidable 1.4057 (AISI431), A2, 250µm

Válvula de mariposa doble excéntrica diseñada según norma EN593, requisito de resistencia s/EN1074 si el extremo es ciego. Para líquidos neutros como agua potable y aguas residuales tratadas sin sólidos ni impureas fibrosas hasta un máx de 70°C.

Las válvulas de mariposa doble excéntricas AVK están diseñadas con el disco inclinado para una fácil operación y larga durabilidad. La junta del disco, fabricada por AVK, es de EPDM certificado para agua potable con una excelente compresión y habilidad para recuperar su forma original. El revestimiento de epoxi de alta calidad y la unión de los ejes al disco, completamente encapsulados, garantizan una óptima protección contra la corrosión y durabilidad.

Serie 756/G02-005
Conexión Embridada
Material Fundición dúctil
Rango DN150 - DN2800
Clasificación PN PN 16

Características

  • Asiento de acero inoxidable AISI 309L soldado e integrado en el cuerpo
  • Reductor Rotork, IP67, con brida para actuador e indicador de posición, eje y tornillos en acero inoxidable A2
  • El diseño doble excéntrico libera la tensión de la junta con pocos grados de apertura dando bajos pares de maniobra
  • Disco fijado al eje para evitar vibraciones y con una ligera inclinación para un ajuste preciso de la posición de cierre
  • Conexiones roscadas selladas con juntas tóricas para protegerlas contra la corrosión del medio y del entorno
  • Cojinetes radiales autolubricantes CSB
  • Empaquetadura del eje reemplazable con dos juntas tóricas de EPDM
  • Eje totalmente encapsulado en el disco y sellado mediante junta plana y tórica
  • Revestimiento DN≤1600: epoxi azul RAL 5017 según DIN 3476, certificado GSK y aprobado WRAS /DVGW / W270/ UBA, 250 μm. Revestimiento DN≥1800: epoxi 2 componentes, aprobado WRAS, externamente azul RAL5017 y banda azul o blanco crema internamente, 250 μm
  • Para agua potable certificado DVGW (DN≤1200), WRAS (DN200-1200), KIWA (DN200-800)

Descargas

Hoja técnica
Apéndice
Certificado(s)
Instalación

Tabla de datos

Desplazar para más información
Referencia DN
mm
Brida
Taladro
D1
mm
L1
mm
L2
mm
H1
mm
H2
mm
F2
mm
W1
mm
W2
mm
W3
mm
W4
mm
Brida
ISO
Peso
teórico kg
Notas
756-0150-G-14002047 150 PN10/16 20 210 - 146 125 50 270 164 207 - F10 32
756-0200-G-04002047 200 PN10 20 230 - 173 125 50 301 195 238 - F10 39
756-0200-G-14002047 200 PN16 20 230 - 173 125 50 301 195 238 - F10 39
756-0250-G-04002047 250 PN10 20 250 - 206 125 50 337 232 274 - F10 51
756-0250-G-14002047 250 PN16 20 250 - 206 125 50 337 232 274 - F10 51
756-0300-G-04002047 300 PN10 20 270 9 233 121 40 375 261 312 100 F10 68
756-0300-G-14002047 300 PN16 20 270 9 233 266 50 374 261 311 100 F10 85
756-0350-G-04002047 350 PN10 20 290 25 256 266 50 400 288 337 176 F10 92
756-0350-G-14002047 350 PN16 20 290 25 263 266 50 400 288 337 176 F10 98
756-0400-G-04002047 400 PN10 20 310 39 286 266 50 432 318 369 232 F10 121
756-0400-G-14002047 400 PN16 20 310 39 293 266 50 432 318 369 232 F10 133
756-0450-G-04002047 450 PN10 20 330 53 311 266 50 466 352 403 283 F10 147
756-0450-G-14002047 450 PN16 20 330 53 323 272 51 500 352 405 283 F10 171
756-0500-G-04002047 500 PN10 20 350 69 338 266 50 496 368 434 338 F10 168
756-0500-G-14002047 500 PN16 20 350 69 361 272 51 540 391 445 338 F10 218
756-0600-G-04002047 600 PN10 20 390 98 393 316 51 609 442 514 435 F10 255
756-0600-G-14002047 600 PN16 20 390 98 423 338 51 660 460 536 435 F10 358
756-0700-G-04002047 700 PN10 20 430 130 456 335 51 730 560 605 537 F10 432
756-0700-G-14002047 700 PN16 20 430 130 458 342 51 725 560 600 537 F10 480
756-0800-G-04002047 800 PN10 20 470 161 527 313 51 765 630 670 635 F10 563
756-0800-G-14002047 800 PN16 20 470 161 515 342 51 795 630 670 635 F10 613
756-0900-G-04002047 900 PN10 20 510 191 567 342 51 865 700 740 729 F10 700
756-0900-G-14002047 900 PN16 20 510 191 565 313 51 835 700 740 729 F10 752
756-1000-G-04002047 1000 PN10 20 550 221 626 469 60 1040 780 836 822 F10 983
756-1000-G-14002047 1000 PN16 20 550 221 630 469 60 1040 780 836 822 F10 1084
756-1200-G-04002047 1200 PN10 20 630 274 735 469 60 1125 865 921 993 F10 1354
756-1200-G-14002047 1200 PN16 20 630 274 745 469 60 1125 865 921 993 F10 1544
756-1400-G-04002047 1400 PN10 20 710 338 843 469 60 1240 983 1036 1187 F10 1881
756-1400-G-14002047 1400 PN16 20 710 338 850 505 60 1253 983 1049 1187 F10 2335
756-1600-G-04002047 1600 PN10 20 790 395 965 505 60 1428 1158 1224 1365 F10 2704
756-1600-G-14002047 1600 PN16 20 710 395 971 505 60 1428 1158 1224 1365 F10 3277
756-1800-G-04002047 1800 PN10 20 870 453 1065 605 61 1490 1236 1299 1545 F10 3502
756-1800-G-14002047 1800 PN16 20 870 453 1081 605 61 1490 1236 1299 1545 F10 4195
756-2000-G-04002047 2000 PN10 20 950 515 1180 605 61 1626 1374 1435 1733 F10 4552
756-2000-G-14002047 2000 PN16 20 950 515 1190 605 61 1626 1374 1435 1733 F10 5299
756-2200-G-04002047 2200 PN10 20 1030 581 1292 605 61 1715 1461 1524 1930 F10 5545
756-2200-G-14002047 2200 PN16 20 1030 581 1296 631 61 1742 1484 1551 1930 F10 7385
756-2400-G-04002047 2400 PN10 20 1110 623 1398 605 61 1823 1577 1632 2075 F10 7574
756-2400-G-14002047 2400 PN16 30 1110 623 1401 787 50 1844 1577 1653 2075 F14 9731
756-2600-1-04002047 2600 PN10 20 1190 699 1490 631 61 1967 1821 1861 2295 F10 11088 Unidireccional a la presión nominal; bidireccional a la clase de presión inmediatamente inferior, es decir, PN16 bidireccional a 10 bar, PN10 bidireccional a 6 bar.
756-2600-1-14002047 2600 PN16 30 1190 699 1535 631 61 2030 1853 1903 2400 F14 14123 Unidireccional a la presión nominal; bidireccional a la clase de presión inmediatamente inferior, es decir, PN16 bidireccional a 10 bar, PN10 bidireccional a 6 bar.
756-2800-1-04002047 2800 PN10 20 1270 741 1600 631 61 2069 1923 1963 2442 F10 12568 Unidireccional a la presión nominal; bidireccional a la clase de presión inmediatamente inferior, es decir, PN16 bidireccional a 10 bar, PN10 bidireccional a 6 bar.
Planos 2D/3D
Consulta
Desplazar para más información

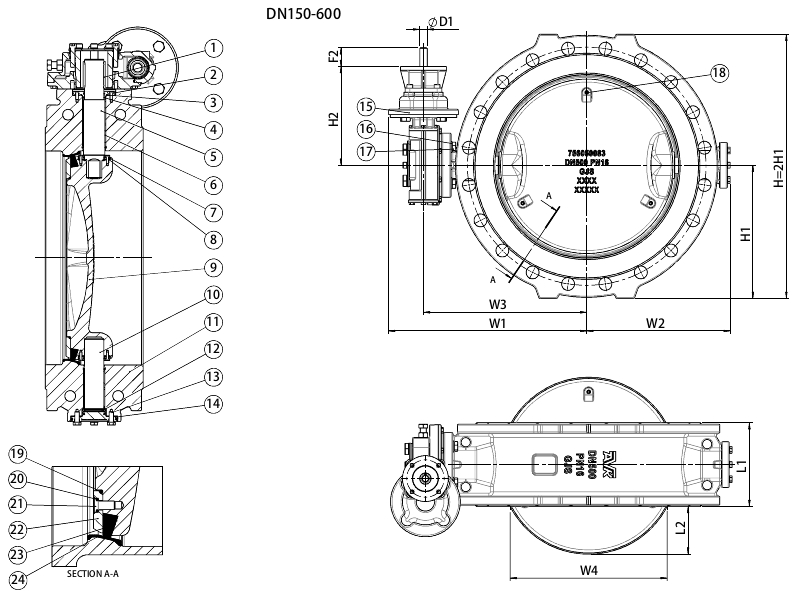

Componentes

1. Chaveta Acero inoxidable A2
2. Caja de la junta Bronce CC331G (AB1)
3. Junta tórica Caucho EPDM
4. Junta tórica Caucho EPDM
5. Eje superior Acero inoxidable 1.4057
6. Cojinete radial Bronce / PTFE
7. Tapa del disco Acero inoxidable 1.4401
8. Junta tapa del disco Caucho EPDM
9. Disco Fundición dúctil GJS-500-7
10. Eje inferior Acero inoxidable 1.4057
11. Cuerpo Fundición dúctil GJS-500-7
12. Arandela de empuje Bronce / PTFE
13. Tornillo Acero inoxidable A2
14. Tapa final Fundición dúctil GJS-500-7
15. Reductor Fundición gris
16. Arandela Acero inoxidable A2
17. Tornillo Acero inoxidable A2
18. Tornillo Acero inoxidable A2
19. Junta tórica Caucho EPDM
20. Junta tórica Caucho EPDM
21. Tornillo Acero inoxidable A2
22. Anillo retención junta Acero inoxidable 1.4301
23. Junta de caucho Caucho EPDM
24. Asiento soldado Acero inoxidable AISI 309L
25. Tornillo Acero inoxidable A2
26. Placa de seguridad Acero inoxidable 1.4301
27. Arandela Acero inoxidable A2
28. Pasador Acero inoxidable 1.4057
29. Junta tórica Caucho EPDM
30. Collarín de empuje Acero inoxidable 1.4021
31. Brida ciega Fundición dúctil GJS-500-7
32. Junta tórica Caucho EPDM
33. Junta tórica Caucho EPDM

Ensayos/Aprobaciones

  • Aprobación según DIN-DVGW. Certificado NW-6201BR0451 (DN 700-1200)
  • Certificada según KIWA. Certificado K 6320 (DN 700-800 only)

Normas

  • Distancia entre caras según EN 558 Tabla 2 Serie 14 (DN≤2000)/DIN 3202 - F4(DN>2000)
  • Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
  • Requisito de resistencia EN 593, EN1074 si el extremo es ciego
  • Distancia entre caras DN≤2000 según EN 558 serie 14, DN2200-2400 según DIN3202-F4, DN2500 según fabricante
  • Taladros de bridas DN≤2000 según EN1092-2, DN2200-2400 según EN1092-1, DN2500 según estándar fabricante
