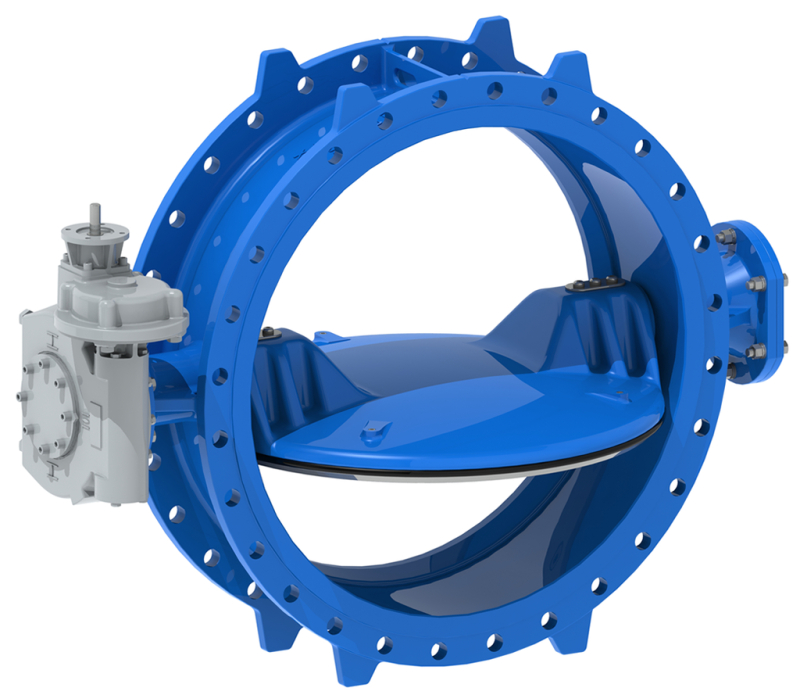

VÁLVULA DE MARIPOSA DOBLE EXCÉNTRICA AVK, PN10/16

Asiento integrado, reductor IP67 salida brida s/ISO, cuello largo

Válvula de mariposa doble excéntrica según EN593 con asiento integrado y reductor IP67 con salida brida s/ISO. Para líquidos neutros, agua potable y aguas residuales libres de sólidos e impurezas fibrosas a máx. 70ºC. Hasta DN2400 uso bidireccional, a partir de DN2600 uso unidireccional.

Las válvulas de mariposa doble excéntricas AVK están diseñadas con el disco inclinado para una fácil operación. La junta del disco fabricada por AVK es de EPDM aprobado para agua potable con una excelente compresión y habilidad para recuperar su forma original. Revestimiento epoxi de alta calidad con certificado GSK. La unión de los ejes al disco completamente encapusulados, garantizan alta durabilidad y una óptima protección contra la corrosión.

Serie 756/G02-002
Conexión Embridada
Material Fundición dúctil
Rango DN900 - DN2400
Clasificación PN PN 16
Dirección de cierre Cierre Derechas

Características

  • El diseño doble excéntrico libera la tensión de la junta con pocos grados de apertura dando bajos pares de maniobra
  • Disco fijado al eje para evitar vibraciones y una ligera inclinación para un ajuste preciso de la posición de cierre
  • El perfil de la junta del disco y la calidad del caucho aseguran bajos pares de maniobra
  • Todas las juntas están certificadas para agua potable por varias entidades
  • Eje y anillo de retención de la junta de acero inoxidable.
  • Tornillos en acero inoxidable A2
  • Asiento de fundición dúctil mecanizado e integrado en el cuerpo, revestido de epoxi
  • Las conexiones roscadas están selladas con juntas tóricas para protegerlas contra la corrosión del medio y del entorno
  • Cojinetes radiales en compuesto auto-lubricante de PTFE/bronce
  • Los extremos del eje hasta DN≤600 fijados con una placa que sella el disco interior contra la corrosión
  • Los extremos del eje DN≥700 están completamente encapsulados en el disco y fijados con tornillos protegidos contra la corrosión con juntas tóricas y una placa de seguridad de acero inoxidable. Chaveta y chavetero de apoyo.
  • Empaquetadura del eje reemplazable con dos juntas tóricas de EPDM
  • Recubrimiento DN≤1600: Azul RAL 5017 FBE según DIN 3476,aprobado por GSK y WRAS-DVGW/W270/UBA, 250μm
  • DN≥1800: doble recubrimiento epoxi, aprobado WRAS, RAL5017 azul externamente y blanco internamente, 250μm
  • Bidireccional a todas las presiones de acuerdo con la presión de taladrado brida
  • Válvula aprobada para agua potable según DVGW (DN≤1200), WRAS (DN≤600), KIWA (DN≤800)

Descargas

Hoja técnica
Certificado(s)

Tabla de datos

Desplazar para más información
Referencia DN
mm		 Brida
Taladro		 D1
mm		 L1
mm		 L2
mm		 H1
mm		 H2
mm		 F2
mm		 W1
mm		 W2
mm		 W3
mm		 W4
mm		 Brida
ISO		 Peso teórico
kg
756-0900-G-04002 900 PN10 20 510 191 567 342 51 865 700 740 729 F10 703
756-0900-G-14002 900 PN16 20 510 191 565 313 51 835 700 740 729 F10 754
756-1000-G-04002 1000 PN10 20 550 221 626 469 60 1040 780 836 822 F10 986
756-1000-G-14002 1000 PN16 20 550 221 630 469 60 1040 780 836 822 F10 1088
756-1200-G-04002 1200 PN10 20 630 274 735 469 60 1125 865 921 993 F10 1358
756-1200-G-14002 1200 PN16 20 630 274 745 469 60 1125 865 921 993 F10 1547
756-1400-G-04002 1400 PN10 20 710 338 843 469 60 1240 983 1036 1187 F10 1881
756-1600-G-04002 1600 PN10 20 790 395 964.5 505 60 1428 1158 1224 1365 F10 2704
756-1800-G-04002 1800 PN10 20 870 453 1064.5 605 61 1490 1236 1299 1545 F10 3502
756-2000-G-04002 2000 PN10 20 950 515 1179.5 605 61 1626 1374 1435 1733 F10 4552
756-2200-G-04002 2200 PN10 20 1030 581 1291.5 605 61 1715 1461 1524 1930 F10 5545
756-2400-G-04002 2400 PN10 20 1110 623 1397.5 605 61 1823 1577 1632 2075 F10 7574
Dibujos 3D
Consulta
Desplazar para más información

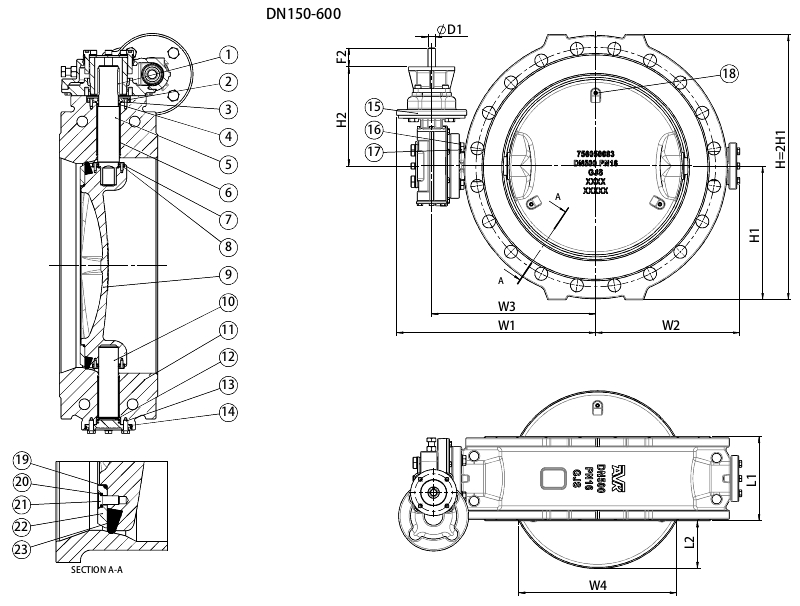

Componentes

1. Chaveta Acero inoxidable A2
2. Caja de la junta Bronce CC331G (AB1)
3. Junta tórica Caucho EPDM
4. Junta tórica Caucho EPDM
5. Eje superior Acero inoxidable 1.4057
6. Cojinete radial Bronce / PTFE
7. Tapa del disco Acero inoxidable 1.4401
8. Junta tapa del disco Caucho EPDM
9. Disco Fundición dúctil GJS-500-7
10. Eje inferior Acero inoxidable 1.4057
11. Cuerpo Fundición dúctil GJS-500-7
12. Arandela de empuje Bronce / PTFE
13. Tornillo Acero inoxidable A2
14. Tapa final Fundición dúctil GJS-500-7
15. Reductor Fundición gris
16. Arandela Acero inoxidable A2
17. Tornillo Acero inoxidable A2
18. Tornillo Acero inoxidable A2
19. Junta tórica Caucho EPDM
20. Junta tórica Caucho EPDM
21. Tornillo Acero inoxidable A2
22. Anillo retención junta Acero inoxidable 1.4301
23. Junta de caucho Caucho EPDM
24. Tornillo Acero inoxidable A2
25. Placa de seguridad Acero inoxidable 1.4301
26. Arandela Acero inoxidable A2
27. Pasador Acero inoxidable 1.4057
28. Junta tórica Caucho EPDM
29. Collarín de empuje Acero inoxidable 1.4021
30. Brida ciega Fundición dúctil GJS-500-7
31. Junta tórica Caucho EPDM
32. Junta tórica Caucho EPDM

Ensayos/Aprobaciones

  • Aprobación según DIN-DVGW. Certificado NW-6201BR0451 (DN 700-1200)
  • Certificada según KIWA. Certificado K 6320 (DN 700-800 only)

Normas

  • Distancia entre caras según EN 558 Tabla 2 Serie 14 (DN≤2000)/DIN 3202 - F4(DN>2000)
  • Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
  • Requisito de resistencia según EN 593, EN1074 en caso de extremo sin salida
  • Distancia entre caras DN≤2000 según EN 558 serie 14, DN2200-2400 según DIN3202-F4, DN2500 según la norma del fabricante
  • Bridas DN≤2000 según EN1092-2, DN2200-2400 según EN1092-1, DN2500 según la norma del fabricante
