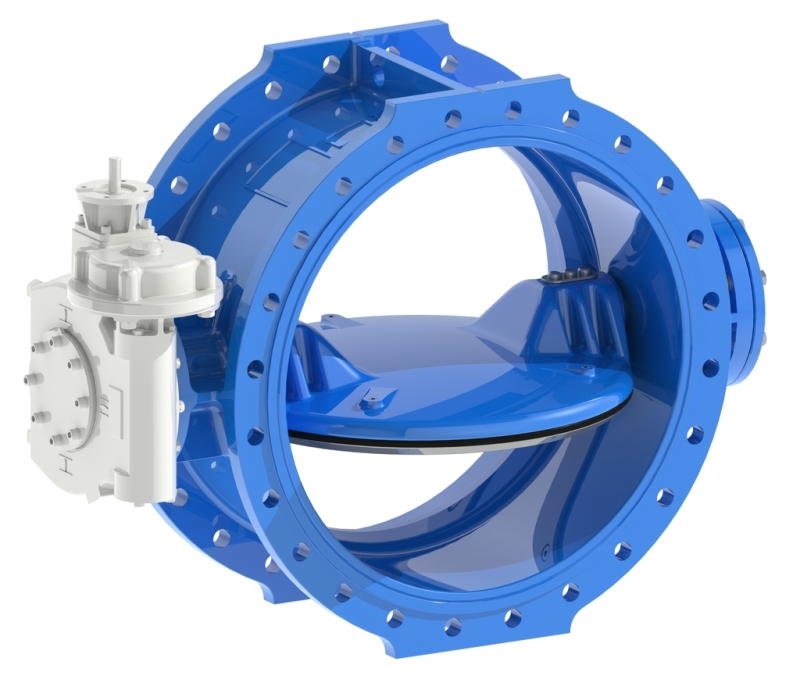

VÁLVULA MARIPOSA DOBLE EXCÉNTRICA AVK, PN10/16
Asiento integrado, reductor IP67 salida brida s/ISO, cuello largo, revestimiento cerámico interior
Válvula de mariposa doble excéntrica según EN593 con asiento integrado, revestimiento cerámico interior y reductor IP67 con salida brida s/ISO - Para líquidos neutros como agua potable y aguas residuales tratadas libres de sólidos e impurezas fibrosas a máx. 70ºC.
Las válvulas de mariposa doble excéntricas AVK están diseñadas con el disco inclinado para una fácil operación. La junta del disco, fabricada por AVK, es de EPDM certificado para agua potable con una excelente compresión y habilidad para recuperar su forma original. El revestimiento de epoxi de alta calidad con certificado GSK, el revestimiento interior cerámico, y la unión de los ejes al disco, completamente encapusulados, garantizan alta durabilidad y una óptima protección contra la corrosión. Las válvulas son aptas para uso bidireccional.
| Serie 756/102-IS5 | |
|---|---|
| Conexión | Embridada |
| Material | Fundición dúctil |
| Rango | DN700 - DN800 |
| Clasificación PN | PN 10/16 |
Características
-
El diseño doble excéntrico libera la tensión de la junta del disco después de pocos grados de apertura dando bajos pares de maniobra
-
Disco firmemente fijado al eje para evitar vibraciones y con una ligera inclinación que permite un ajuste preciso de la posición de cierre
-
El perfil de la junta del disco y la calidad del caucho aseguran bajos pares de maniobra
-
Todas las juntas están certificadas para agua potable por varias entidades
-
Tornillos en acero inoxidable A2
-
Eje y anillo de retención de la junta de acero inoxidable.
-
Asiento de fundición dúctil mecanizado e integrado en el cuerpo, revestido de epoxi
-
Todas las conexiones roscadas están selladas con juntas tóricas para protegerlas contra la corrosión del medio y del entorno
-
Cojinetes radiales en compuesto auto-lubricante de PTFE/bronce
-
Los extremos del eje están completamente encapsulados en el disco y fijados con tornillos protegidos contra la corrosión con juntas tóricas y una placa de seguridad de acero inoxidable. Chaveta y chavetero de apoyo.
-
Empaquetadura del eje reemplazable con dos juntas tóricas de EPDM; junta al exterior de NBR resistente a hidrocarburos
-
Revestimiento de epoxi según EN14901 y DIN3476-1, color azul RAL5017, certificado GSK y aprobado WRAS-DVGW/W270/UBA más revestimiento cerámico en el interior del cuerpo. según DIN51178, EN ISO 11177 y DEV
Descargas

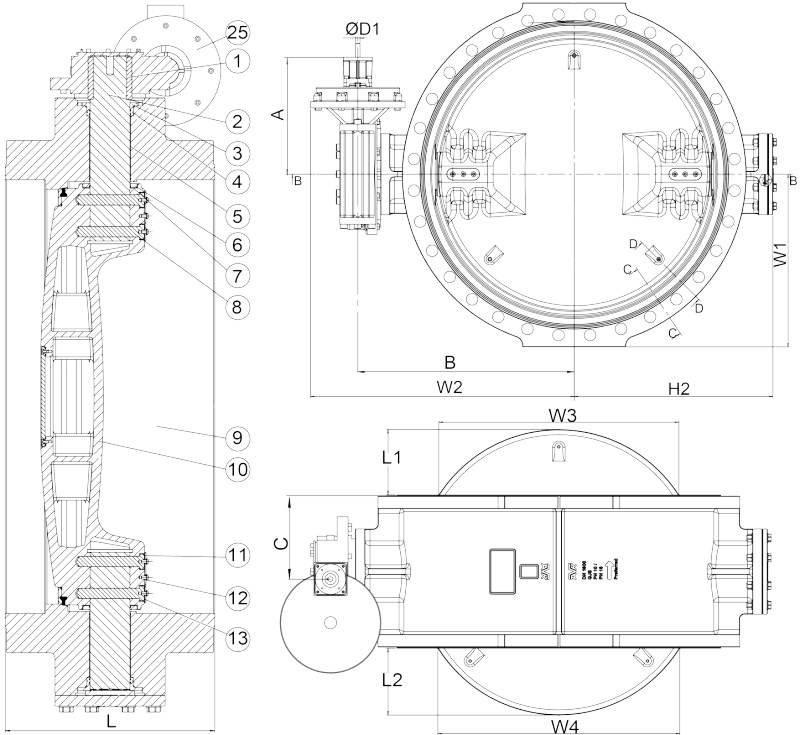

Tabla de datos
| Referencia AVK | DN mm |
Brida Taladro |
L mm |
L1 mm |
L2 mm |
H2 mm |
W1 mm |
W2 mm |
W3 mm |
W4 mm |
D1 mm |
A mm |
B mm |
C mm |
Brida ISO |
Peso teórico kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 756-0700-1-04102 | 700 | PN10 | 430 | 127 | 133 | 550 | 448 | 656 | 533 | 543 | 20 | 313 | 605 | 287 | F10 | 469 |
| 756-0700-1-14102 | 700 | PN16 | 430 | 127 | 133 | 550 | 455 | 656 | 533 | 543 | 20 | 313 | 600 | 329 | F10 | 551 |
| 756-0800-1-04102 | 800 | PN10 | 470 | 156 | 162 | 620 | 508 | 735 | 627 | 636 | 20 | 313 | 670 | 349 | F10 | 632 |
| 756-0800-1-14102 | 800 | PN16 | 470 | 156 | 162 | 620 | 513 | 735 | 627 | 636 | 20 | 313 | 670 | 349 | F10 | 697 |

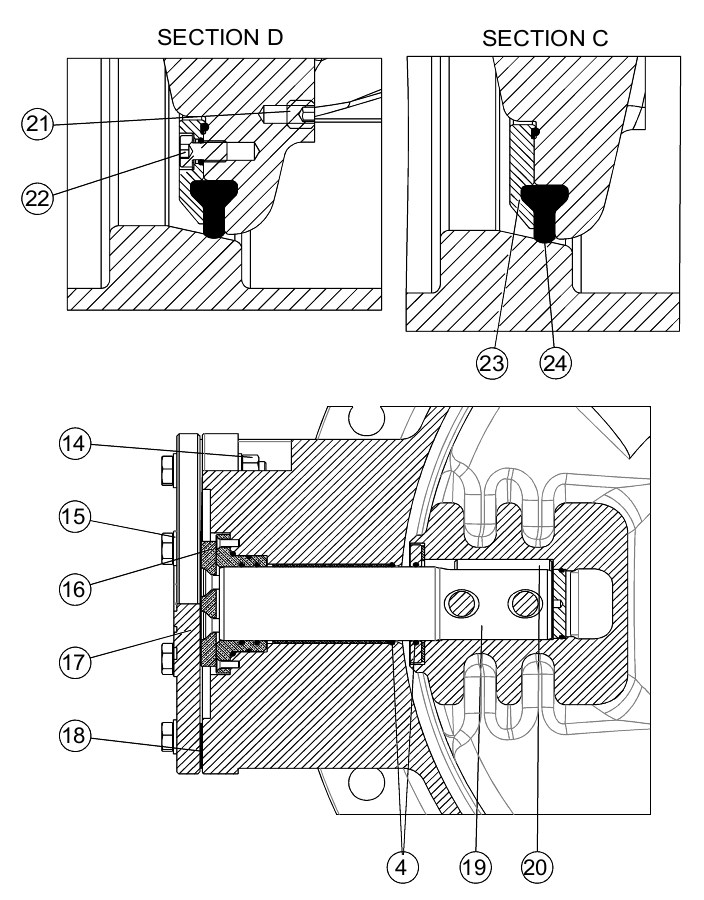

Componentes
| 1. | Chaveta | Acero inoxidable A2 |
| 2. | Eje | Acero inoxidable AISI 431 |
| 3. | Caja de la junta | Bronce |
| 4. | Junta tórica | Caucho EPDM |
| 5. | Cojinete autolubricante | Bronce / PTFE |
| 6. | Tapa del disco | Acero inoxidable |
| 7. | Junta tapa del disco | Caucho EPDM |
| 8. | Clavija | Acero inoxidable A2 |
| 9. | Cuerpo | Fundición dúctil GJS-500-7 |
| 10. | Disco | Fundición dúctil GJS-500-7 |
| 11. | Placa de seguridad | Acero inoxidable |
| 12. | Arandela muelle | Acero inoxidable A2 |
| 13. | Arandela | Zinc |
| 14. | Tuerca | Acero inoxidable A2 |
| 15. | Arandela | Acero inoxidable A2 |
| 16. | Collarín de empuje | Bronce |
| 17. | Tapa final | Fundición dúctil GJS-500-7 |
| 18. | Junta | Caucho EPDM |
| 19. | Eje inferior | Acero inoxidable AISI 431 |
| 20. | Chaveta seguridad | Acero inoxidable A2 |
| 21. | Tornillo | Acero inoxidable A2 |
| 22. | Tornillo | Acero inoxidable A2 |
| 23. | Anillo retención junta | Acero inoxidable |
| 24. | Junta del disco | Caucho EPDM |
| 25. | Reductor | Fundición gris |
Ensayos/Aprobaciones
- Pruebas hidráulicas según EN 1074-1 y 2 / EN 12266
Normas
- Diseño según EN 593
- Distancia entre caras según EN558 Tabla 2 Serie Básica 14
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
