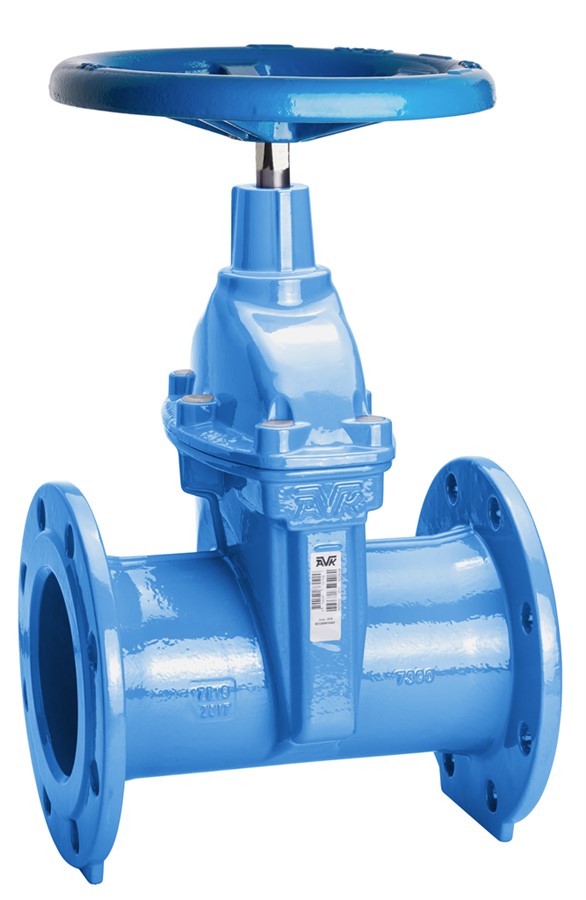

VÁLVULA DE COMPUERTA EMBRIDADA, PN10/16

Para riego, EN558-2 S.15 (F5), DN40-400, con volante azul claro

Válvula de compuerta serie larga EN 558-2 S.15/F5. Para riego a temperatura max. de 70°C. No apto para agua potable

Las válvulas de compuerta AVK se diseñan con calidad en cada detalle. La compuerta está completamente vulcanizada con EPDM. Cuenta con una excelente durabilidad por la capacidad del caucho de recuperar su forma original, por el proceso de vulcanización de doble unión y por el robusto diseño de la compuerta. El sistema de empaquetadura de triple seguridad, un eje de alta resistencia y la protección completa contra la corrosión, aseguran una fiabilidad inigualable

Serie 9002/60-001
Conexión Embridada
Material Fundición dúctil
Rango DN50 - DN400
Clasificación PN PN 10/16

Características

  • Tuerca de la compuerta fija, integrada en la compuerta, evita vibraciones y asegura durabilidad
  • Compuerta completamente vulcanizada con EPDM
  • Zapatas en PA integradas en la compuerta y guías en el cuerpo facilitan una suave operación, incluso con alta presión diferencial.
  • Eje de acero inoxidable con anillo de paro de la compuerta y rosca laminada para una alta resistencia
  • Collarín de empuje que mantiene el eje fírmemente alineado y asegura bajos pares de funcionamiento
  • Empaquetadura del eje de triple seguridad con un sellado superior de NBR para protegerlo contra la contaminación exterior, en la parte central un cojinete con cuatro juntas tóricas de NBR y un manguito inferior de EPDM como sello principal contra la presión del sistema
  • Junta entre cuerpo y tapa de EPDM de sección circular alojada en un rebaje para evitar su expulsión
  • Tornillos de la tapa galvanizados en caliente, sellados con silicona y protegidos por la junta de la tapa para una optima protección contra la corrosión.
  • Paso total
  • Revestimiento de epoxi según DIN 3476-1, 150μm azul claro RAL 5012

Descargas

Hoja técnica
Apéndice
Instalación, Operación & Mantenimiento
Instalación

Tabla de datos

Desplazar para más información
Referencia DN
mm		 Brida
Taladro		 L11
mm		 D
mm		 H
mm		 H3
mm		 W
mm		 Peso teórico
kg
9002-050-60-011492 50 PN10/16 250 165 235 318 180 9,8
9002-065-60-011492 65 PN10/16 270 185 272 364 220 12
9002-080-60-011492 80 PN10/16 280 200 309 409 220 16
9002-100-60-011492 100 PN10/16 300 220 342 452 280 20
9002-125-60-011492 125 PN10/16 325 250 385 510 320 26
9002-150-60-011492 150 PN10/16 350 285 439 581 320 36
9002-200-60-001492 200 PN10 400 340 530 700 350 56
9002-200-60-011492 200 PN16 400 340 530 700 350 56
9002-250-60-001492 250 PN10 450 400 678 878 500 93
9002-250-60-011492 250 PN16 450 400 678 878 500 93
9002-300-60-001492 300 PN10 500 455 759 987 500 132
9002-300-60-011492 300 PN16 500 455 759 987 500 132
9002-350-60-001492 350 PN10 550 520 948 1208 640 224
9002-350-60-011492 350 PN16 550 520 948 1208 640 224
9002-400-60-001492 400 PN10 600 580 975 1265 640 246
9002-400-60-011492 400 PN16 600 580 975 1265 640 246
Consulta
Desplazar para más información

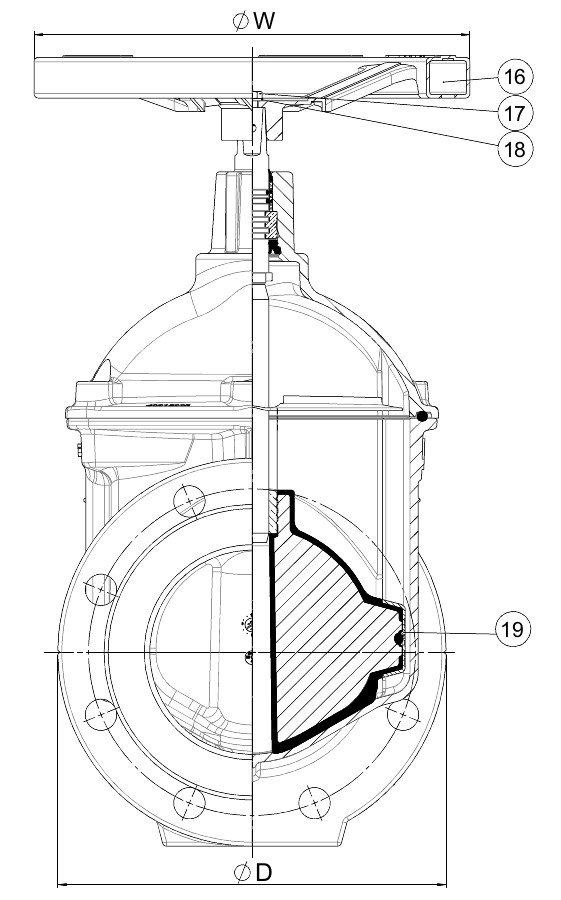

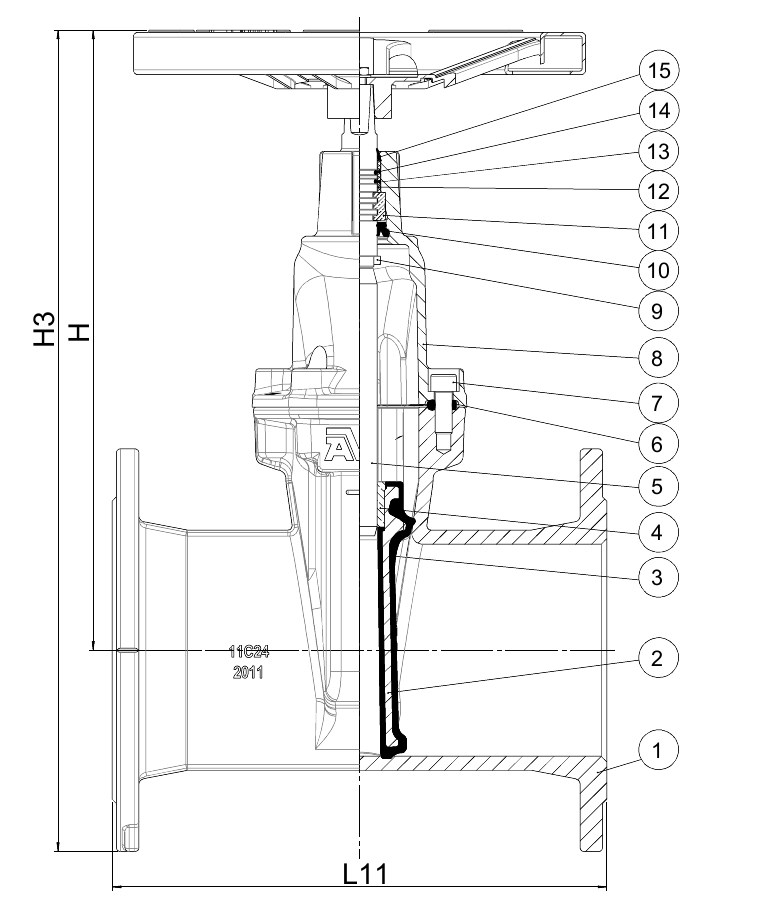

Componentes

1. Cuerpo Fundición dúctil GJS-500-7
2. Núcleo de la compuerta Fundición dúctil GJS-500-7
3. Caucho de la compuerta Caucho EPDM
4. Tuerca integrada Latón CW602N (CZ132)
5. Eje Acero inoxidable 1.4104
6. Junta de la tapa Caucho EPDM
7. Tornillo de la tapa Acero 8.8, zincado
8. Tapa Fundición dúctil GJS-500-7
9. Anillo de paro Acero inoxidable
10. Manguito inferior Caucho EPDM
11. Collarín de empuje Latón CW602N, RDZ
12. Cojinete Poliamida
13. Junta tórica Caucho NBR
14. Junta tórica Caucho NBR
15. Sellado superior Caucho NBR
16. Volante Acero al carbono
17. Tornillo Acero cincado
18. Arandela Acero inoxidable A2
19. Guia de la compuerta Poliamida

Ensayos/Aprobaciones

  • Pruebas hidráulicas según EN 1074-1 y 2 / EN 12266

Normas

  • Diseño según EN 1074 parte 1 y 2
  • Distancia entre caras según EN558 Tabla 2 Serie Básica 15
  • Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
