VÁLVULA COMPUERTA AVK, EMBRIDADA, PN16

Eje en 1.4404 (AISI 316), 300 µm, accionamiento mediante reductor manual

Válvula de compuerta embridada según EN 558-2 s.14/ DIN F4, eje en AISI316 (1.4404) y con reductor manual. Para agua potable y líquidos neutros hasta una temperatura máxima de 70ºC.

Las válvulas de compuerta AVK se diseñan con calidad en cada detalle. La compuerta está completamente vulcanizada con EPDM certificado para agua potable. Cuenta con una excelente durabilidad por la capacidad del caucho de recuperar su forma original, por el proceso de vulcanización de doble unión y por el robusto diseño de la compuerta. El sistema de empaquetadura de triple seguridad, un eje de alta resistencia y la protección completa contra la corrosión, aseguran una fiabilidad inigualable.

Serie 15/43-0036
Conexión Embridada
Material Fundición dúctil
Rango DN50 - DN400
Clasificación PN PN 16

Características

  • Tuerca fija, integrada en la compuerta, evita vibraciones y asegura durabilidad
  • Compuerta completamente vulcanizada con EPDM certificado agua potable y con zapatas integradas que facilitan una suave operación
  • Gran orificio cónico en el hueco del eje en la compuerta que previene el estancamiento del agua
  • Compuerta y cuerpo con guías que garantizan un funcionamiento estable
  • Eje de acero inoxidable con anillo de paro de la compuerta y rosca laminada para una alta resistencia
  • Collarín de empuje que proporciona la fijación del eje y bajos pares de funcionamiento
  • Empaquetadura del eje con una manguito inferior de EPDM que sella el agua del interior y un cojinete de poliamida/latón con juntas tóricas
  • Junta de EPDM alojada entre cuerpo y tapa
  • Tornillos de acero inoxidable sellados con silicona y protegidos por la junta de la tapa
  • Paso total
  • Bajo para de maniobra
  • Revestimiento de epoxi según EN14901 y DIN3476-1, espesor mín. 300µm
  • Brida superior según ISO, con tornillos de montaje en acero inoxidable

Descargas

Hoja técnica
Apéndice
Instalación, Operación & Mantenimiento

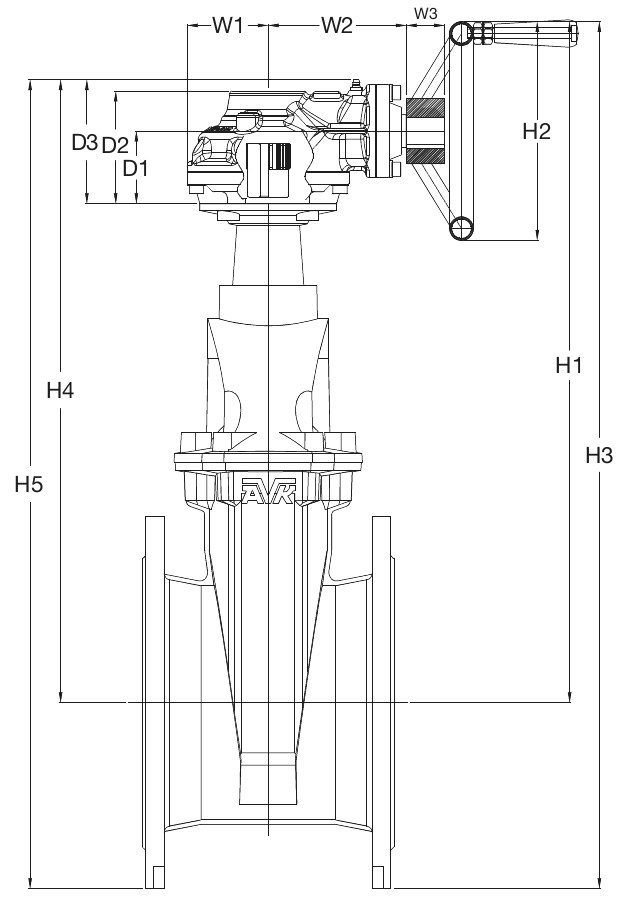

Tabla de datos

Desplazar para más información
Referencia DN
mm
Brida
Taladro
Reductor
H1
mm
H2
mm
H3
mm
H4
mm
H5
mm
W1
mm
W2
mm
W3
mm
D1
mm
D2
mm
D3
mm
Peso neto
kg
15-050-43-0161000031 50 PN10/16 TM-B1 358 150 441 330 413 74 126 35 67 103 114
15-065-43-0161000031 65 PN10/16 TM-B1 368 150 460 340 432 74 126 35 67 103 114
15-080-43-0141009931 80 PN10/16 TM-B1 389 150 489 361 461 74 126 35 67 103 114
15-100-43-0141009931 100 PN10/16 TM-B1 412 150 522 384 494 74 126 35 67 103 114
15-125-43-0141009931 125 PN10/16 TM-B1 453 150 578 425 550 74 126 35 67 103 114
15-150-43-0141009931 150 PN10/16 TM-B1 507 150 649 479 621 74 126 35 67 103 114
15-200-43-0041009932 200 PN10 TM-B1 623 200 793 570 740 74 126 35 67 103 114
15-200-43-0141009932 200 PN16 TM-B1 623 200 793 570 740 74 126 35 67 103 114
15-250-43-0061000033 250 PN10 TM-B3 777 300 977 682 882 97 159 35 72 115 127
15-250-43-0161000033 250 PN16 TM-B3 777 300 977 682 882 97 159 35 72 115 127
15-300-43-0061000033 300 PN10 TM-B3 853 300 1080 758 985 97 159 35 72 115 115
15-300-43-0161000033 300 PN16 TM-B3 853 300 1080 758 985 97 159 35 72 115 127
15-350-43-0061000034 350 PN10 TM-B3 1175 500 1435 980 1240 97 159 35 72 115 127
15-350-43-0161000034 350 PN16 TM-B3 1175 500 1435 980 1240 97 159 35 72 115 127
15-400-43-0061000034 400 PN10 TM-B3 1201 500 1491 1006 1296 97 159 35 72 115 127
15-400-43-0161000034 400 PN16 TM-B3 1201 500 1491 1006 1296 97 159 35 72 115 127
Consulta
Desplazar para más información

Componentes

1. Eje Acero inoxidable 1.4404
2. Brida de montaje Fundición dúctil GJS-500-7
3. Tuerca sellado del eje Latón CW602N, RDZ
4. Sellado superior Caucho NBR
5. Junta Caucho NBR
6. Junta tórica Caucho NBR
7. Collarín de empuje Latón CW602N, RDZ
8. Manguito inferior Caucho EPDM
9. Tapa Fundición dúctil GJS-500-7
10. Tornillo de la tapa Acero inox A2, sellado con silicona
11. Junta de la tapa Caucho EPDM
12. Tuerca integrada Latón CW724R RDZ, bajo en plomo
13. Compuerta Fund. dúctil, encapsulada en EPDM
14. Cuerpo Fundición dúctil GJS-500-7

Normas

  • Distancia entre caras según EN558 Tabla 2 Serie Básica 14
  • Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
