Base soporte para válvulas de bola serie 85/50
Base soporte para válvulas de bola serie 85/50

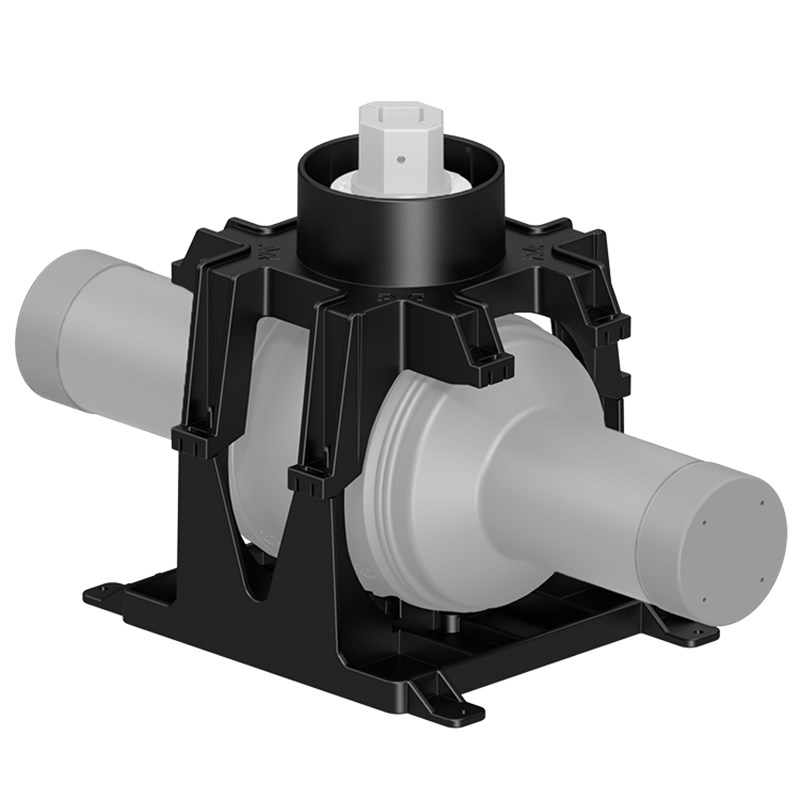

Las bases de soporte AVK proporcionan soporte y aislamiento a las válvulas de bola PE100 tanto en los servicios de gas como domésticos, comerciales y locales industriales. La robusta base soporte está diseñada y fabricada para aguantar los entornos más duros.
| Serie 85/96-001 | |
|---|---|
| Conexión | Cuellos de PE |
Características
- Base de soporte robusta evita la torsión de la tubería y aporta estabilidad
- El material absorbe cargas elevadas
- El diseño inteligente centra el tubo bajante en la parte superior de la válvula garantizando la operación de la válvula en todo momento
- Gran superficie inferior que incrementa el apoyo en suelos débiles
- 100% reciclable
Accesorios / Opcional
- Tubo bajante
- Adaptador de boca de llave
- Boca de llave
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información

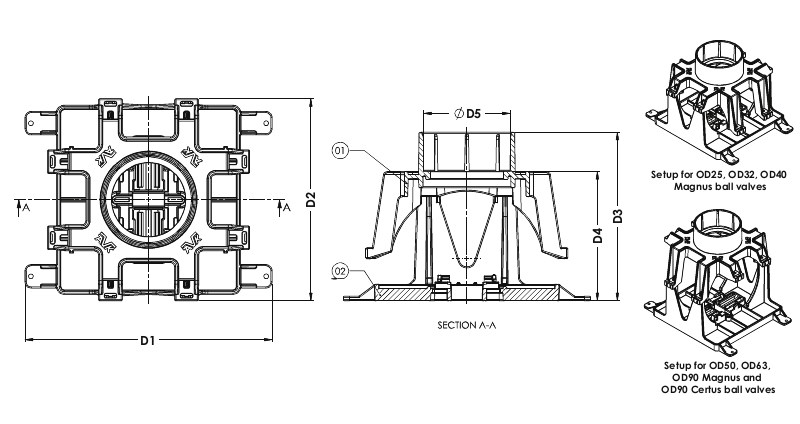

| Referencia AVK | D1 mm |
D2 mm |
D3 mm |
D4 mm |
D5 mm |
Peso teórico kg |
Notas |
|---|---|---|---|---|---|---|---|
| 80-50-00001 | 0.495 | Adaptador de boca de llave, para ser utilizado con la placa de soporte + tubería por debajo | |||||
| 85-063-96-000 | 0.814 | ||||||
| 85-063-96001 | 315 | 258 | 215 | 165 | 110 | 1.1 | OD50 - OD90 D3 = 285, D4 = 235 |
Consulta
Desplazar para más información
Componentes
| 1. | Base | PE 100 |
| 2. | PE 100 |
