Adaptador brida larga con chaflán
Adaptador brida larga tope con chaflán (apto para válvulas de mariposa). Para aplicaciones de gas, agua, minería y riego. PE100, SDR 17, Agua PN10, Gas 6 Bar. Rango de temperatura en accesorios de fusión a tope -10˚C a +40˚C (temperatura -10˚C a +40˚C utilizando sistemas de electrofusión Fusamatic. Para uniones por soldadura a tope de +5˚C a +40˚C).
Adaptador brida larga tope con chaflán para válvulas de mariposa fusión a tope, PE100, SDR17 para aplicaciones de gas, agua, minería y riego. Todos los accesorios se fabrican en polietileno PE100 negro virgen. La gama de accesorios de fusión a tope permite realizar sistemas de tuberías complicados pero de alto rendimiento.
| Serie 1356/06-001 | |
|---|---|
| Material | Polietileno (PE) |
| Clasificación PN | PN 10 |
Características
- Marca Fusamatic (salvo que se indique lo contrario)
- PE100 Negro
- Agua PN10 / Gas 6 bar (Dependiendo de la tubería de PE soldada y de la normativa local sobre presión de tuberías)
- SDR 17
- Para válvulas de mariposa
Descargas

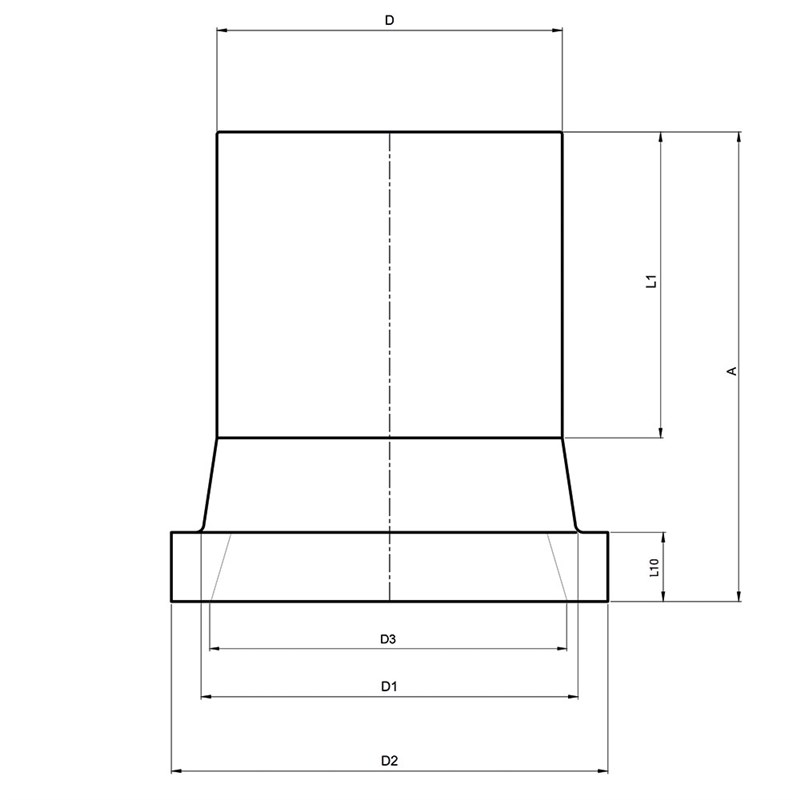

Tabla de datos
| Referencia | Diámetro mm |
D mm |
D1 mm |
D2 mm |
D3 mm |
L10 mm |
L1 mm |
A mm |
Peso teórico kg |
Notas |
|---|---|---|---|---|---|---|---|---|---|---|
| SFHK160VBF | 160 | 160 | 175 | 212 | 154 | 18 | 147 | 185 | 1.13 | |
| SFHK200VBF | 200 | 200 | 230 | 268 | 208 | 24 | 125 | 188 | 1.96 | |
| SFHK250VBF | 250 | 250 | 288 | 320 | 260 | 25 | 133 | 186 | 2.6 | |
| SFHK315VBF | 315 | 315 | 338 | 375 | 305 | 25 | 166 | 223 | 4.78 | |
| SFHK400VBF | 400 | 400 | 430 | 485 | 396 | 33 | 186 | 242 | 8.79 | |
| SFHK500VBFP | 500 | 500 | 530 | 590 | 497 | 46 | 212 | 339 | 16.88 | Cuello corto - Extendido con tubo PE100 y accesorios certificados según las normas europeas. |
Componentes
Normas
-
El Grupo Fusion cuenta con numerosas homologaciones de productos locales e internacionales, así como las certificaciones ISO 9001 e ISO 29001 de sistemas de gestión de calidad.
Los accesorios electrosoldables de la marca Fusamatic están certificados según las normas de producto indicadas (otros certificados de producto disponibles bajo consulta). Nota: Pueden aplicar variaciones regionales a algunas de las normas mencionadas, contacte con nosotros para más información.
- Certificada según EN 12201-3
- Certificada según EN 1555-3
- Certificada según ISO 4437-3
- Certificada según ISO 4427-3
