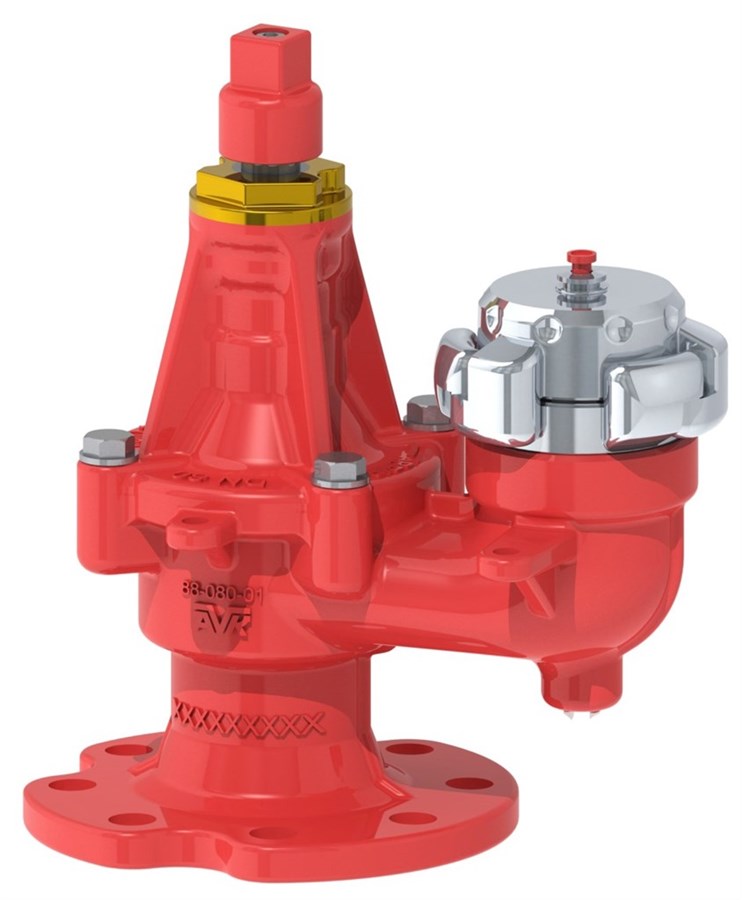

HIDRANTE ENTERRADO AVK, PN16
Hidrante enterrado, una salida. Para agua y líquidos neutros hasta una temperatura máx. 70ºC
Los hidrantes enterrados AVK de la serie 88 se instalan a ras de la superficie del suelo, eliminando el riesgo de colisión con el tráfico, manteniendo el acceso rápido y fácil en caso de necesidad. El racor de salida está disponible en varios tipos y el revestimiento es de poliéster resistente a los rayos UV.
| Serie 88/00-003 | |
|---|---|
| Conexión | Embridada |
| Material | Fundición dúctil |
| Rango | DN80 - DN100 |
| Clasificación PN | PN 16 |
Características
- Racores y tapones normalizados según UNE 23400: Barcelona y Bombero
- Opcional racor tipo Storz
- Válvula de drenaje automático para evitar daños por heladas, abriéndose cuando el hidrante está cerrado y la presión cae por debajo de aprox. 3 m.c.a.
- Recubrimiento de epoxi-poliéster resistente a los rayos UV, color rojo RAL3002, 250µm
Descargas
Hoja técnica
Certificado(s)
Tabla de datos
Desplazar para más información
| Referencia AVK | DN mm |
Conexión |
H3 mm |
L mm |
W mm |
Peso teórico kg |
|---|---|---|---|---|---|---|
| 88-080-00-121 | 80 | BARCELONA - 70 MM | 332 | 288 | 188 | 23 |
| 88-100-00-121 | 100 | BARCELONA - 100 MM | 344 | 352 | 214 | 42 |
| 88-100-00-321 | 100 | BOMBERO - 100 MM | 344 | 337 | 214 | 18 |

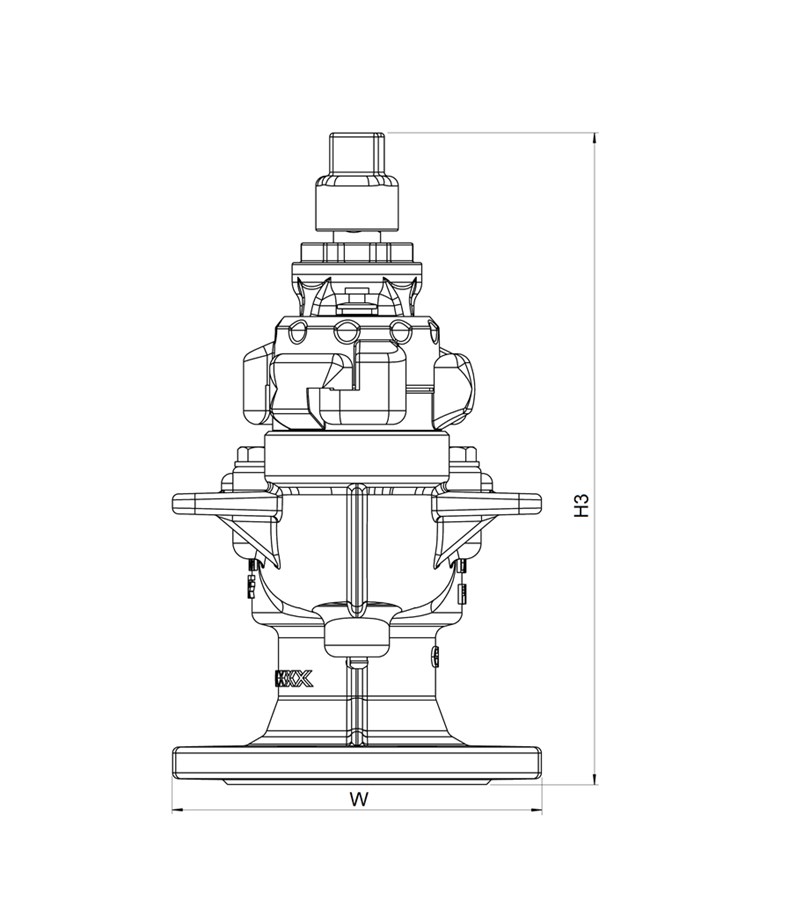

Dibujos 3D
Consulta
Desplazar para más información

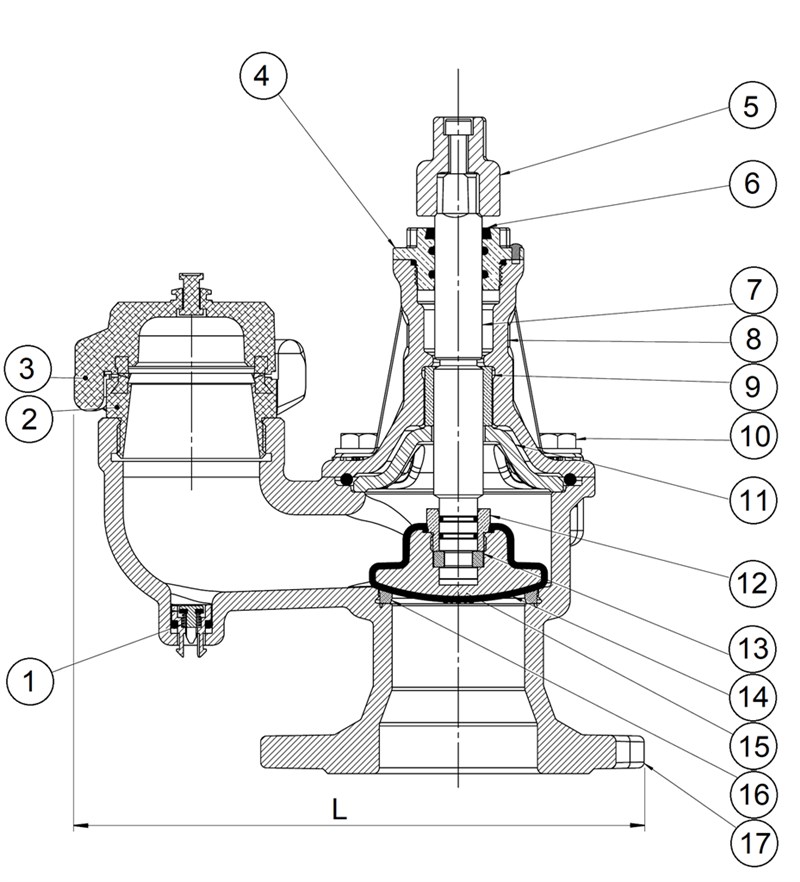

Componentes
| 1. | Válvula de drenaje | PA 6.6 |
| 2. | Racores | Aluminio |
| 3. | Tapa | Aluminio |
| 4. | Tuerca sellado del eje | Latón CW614N |
| 5. | Capuchón | Fundición dúctil GJS-500-7 |
| 6. | Sellado superior | Caucho NBR |
| 7. | Eje | Acero inoxidable 1.4104 |
| 8. | Tapa | Fundición dúctil GJS-500-7 |
| 9. | Tuerca del eje | Latón CW602N (CZ132) |
| 10. | Tornillo | Acero inoxidable A2 |
| 11. | Cartucho de la tuerca | Acero inoxidable AISI 430 |
| 12. | Tuerca | Latón CW602N (CZ132) |
| 13. | Casquillo | Latón CW602N (CZ132) |
| 14. | Revestimiento caucho | Caucho EPDM |
| 15. | Obturador | Fundición dúctil GJS-500-7 |
| 16. | Aro de cierre | Bronce CC499K |
| 17. | Cuerpo | Fundición dúctil GJS-500-7 |
Ensayos/Aprobaciones
- Certificado AENOR marca "N" 012/003049 conforme la norma UNE-EN 14339
- Marcado CE según UNE-EN 14339. Certificado de Constancia de las Prestaciones 0099/CPR/A40/0137
Normas
- Diseñado según EN 1074-6:2008, Diseñado según EN 14339:2005
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
- Pruebas hidráulicas según las normas UNE-EN 1074-6 y UNE-EN 14339
