Cabezal universal de toma en carga AVK, PN10
Para perforaciones en carga en tubos de fundición dúctil, acero y otros tubos metálicos
Cabezal universal de salida rosca para tomas en carga en tubos metálicos. Para agua potable y líquidos neutros hasta máx. 70ºC
Los collarines de toma AVK son fáciles de montar, no necesitan mantenimiento y están diseñados para una larga vida útil. Una junta de goma perfilada de EPDM certificada para agua potable garantiza la estanqueidad frente a una tubería de superficie rugosa. Si se utiliza la espátula en el adaptador de cierre no se necesita instalar una válvula de registro cuando se realiza la toma con la máquina de taladrar.
| Serie 740/9-001 | |
|---|---|
| Material | Fundición dúctil |
| Clasificación PN | PN 10 |
Características
- Paso de Ø36 para brocas de tamaño estándar (DN50-80 máx. paso de Ø26 mm)
- Cabezal de fundición dúctil con un cassette de cierre que actúa como bloqueo temporal del agua durante la operación de taladrado y perforación. El cabezal está abierto en un lado y cerrado en el otro lado para facilitar el montaje de la banda
- Junta de sellado a la tubería de EPDM certificado para agua potable
- Cassette de POM reforzado de fibra de vidrio sellado con una junta de EPDM certificado para agua potable
- Tapa del cassette de plástico POM con una junta de NBR que hace el sellado permanente una vez realizada la toma
- Máxima estanqueidad con una junta tórica individual que sella contra el cabezal y dos juntas tóricas perfiladas que sellan contra la espátula
- Revestimiento de epoxi según EN14901 y DIN3476-1
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información

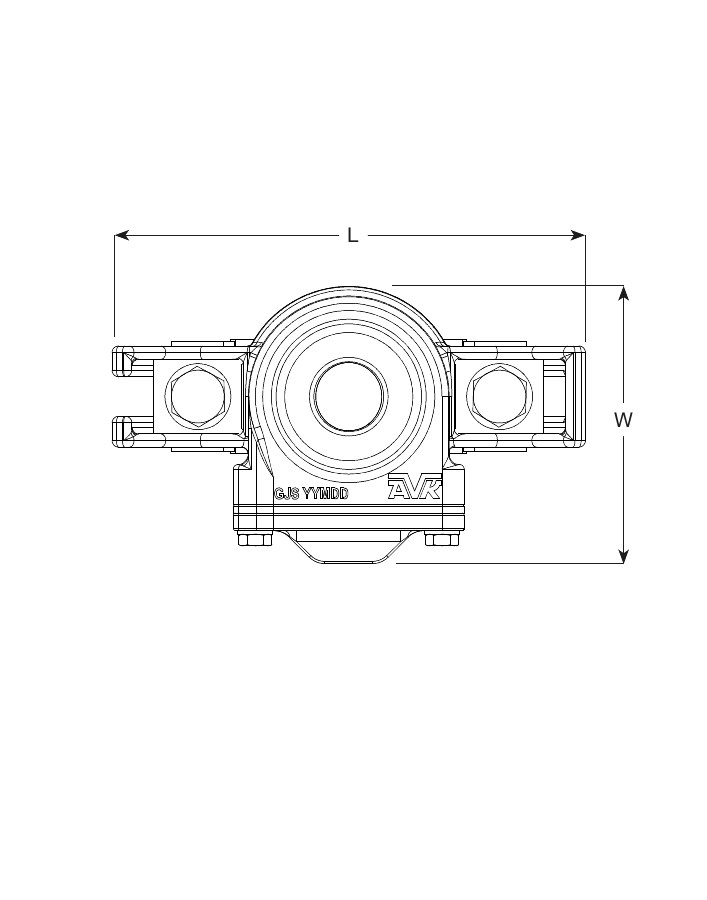

| Referencia AVK | DN mm |
Rosca BSP |
H3 mm |
L mm |
W mm |
Peso teórico kg |
|---|---|---|---|---|---|---|
| 740-9-080-464 | 80-300 | 1 1/4" | 71,5 | 216 | 126 | 1.5 |
Consulta
Desplazar para más información

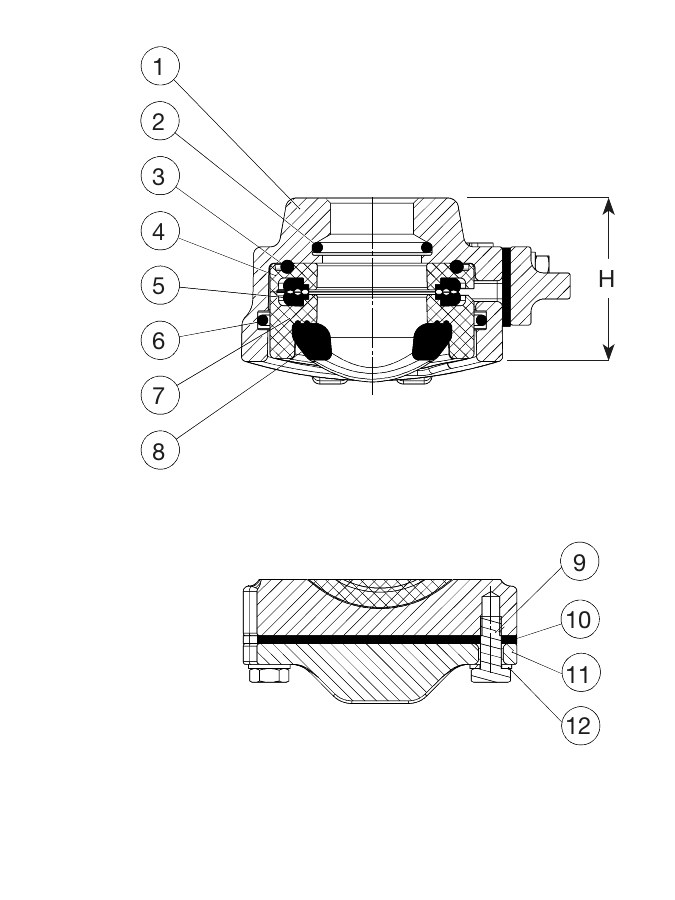

Componentes
| 1. | Cabezal | Fundición dúctil GJS-500-7 |
| 2. | Junta tórica | Caucho EPDM |
| 3. | Junta tórica | Caucho EPDM |
| 4. | Cassette, parte superior | POM reforzado fibra de vidrio |
| 5. | Junta doble | Caucho EPDM |
| 6. | Junta tórica | Caucho NBR |
| 7. | Cassette, parte inferior | POM reforzado fibra de vidrio |
| 8. | Junta | Caucho EPDM |
| 9. | Tornillo | Acero inoxidable A2 |
| 10. | Junta de la tapa | Caucho NBR |
| 11. | Tapa | POM reforzado fibra de vidrio |
| 12. | Arandela | Acero inoxidable A2 |
