AVK Repico® – Abrazadera de reparación con dos cierres, versión larga tipo (RSDL)

Para todo tipo de tuberías, acero inoxidable 316L, EPDM

Repico® RSDL – Abrazadera de reparación con dos cierres, versión larga, para reparar todo tipo de tuberías. Apta para agua y líquidos neutros, desde -30 °C hasta +110 °C

El programa de productos AVK Repico® consiste en manguitos y abrazaderas de reparación de acero inoxidable para tuberías de diámetros desde DN15 hasta DN2000. La gama Repico® ofrece una solución rápida y sencilla de conexión para todos los tubos con posibilidad de desviación angular. Fácil instalación debido a su diseño compacto y ligero.

fire
fire
Serie 747/02-111
Material Acero inoxidable
Rango DN100 - DN650

Características

  • Abrazadera de reparación con dos cierres, serie larga, que ofrece una solución de reparación para todo tipo de tuberías que deben ser reparadas de forma permanente o temporal
  • Disponible en DN 15-1000
  • Sellado progresivo
  • Disponible en diferentes longitudes, desde 100 hasta 150 mm (2,4" a 5,9"). A partir de DN 200 también disponible en longitudes de 300 o 400 mm (11,7" o 15,6")
  • Instalación sencilla con llave dinamométrica; el diseño compacto requiere poco espacio para su montaje
  • Rango de presión hasta 42,7 bar (620 PSI), según el tamaño
  • Fabricada en acero inoxidable 316L
  • Tornillos con recubrimiento verde de PTFE
  • Peso ligero
  • Apta para gas a baja presión hasta 300 mbar inclusive. Para presiones más altas, contacte con nuestro departamento comercia



Descargas

Hoja técnica
Instalación
Folleto de Producto
Vídeo
AVK_repico_animatie_2023 (1080p).mp4

Tabla de datos

Desplazar para más información
Referencia Tolerancia
mm		 Diá. tubería
mm		 Presión de trabajo
bar		 D
mm		 H12
mm		 L10
mm		 L11
mm		 L12
mm		 Tornillos
(no x M x L)		 Par de cierre
Nm		 Peso teórico
kg
747-02-0104-111 102,0 - 106,0 104,0 37 124 152 150 15 200 6XM12X70 15 3,8
747-02-0133-111 131,0 - 135,0 131,7 37 153 185 150 15 201 6XM12X80 25 4,7
747-02-0216-111 214,0 - 219,0 216,3 21 242 291 185 15 250 6XM16X120 45 13
747-02-0219-111 216,5 - 222,0 219,1 21 245 294 185 15 250 6XM16X120 45 13
747-02-0273-111 270,0 - 277,0 273,0 21 299 348 185 15 250 6XM16X120 45 14
747-02-0323-111 322,0 - 329,0 323,9 18 350 398 185 15 250 6XM16X120 75 15
747-02-0406-111 402,0 - 411,0 406,4 16 432 491 185 15 250 6XM16X140 75 17
747-02-0457-111 453,0 - 462,0 457,2 16 483 542 185 15 250 6XM16X140 90 18
747-02-0660-111 654,0 - 666,0 660,4 10 686 745 185 15 250 6XM16X140 90 22
Consulta
Desplazar para más información

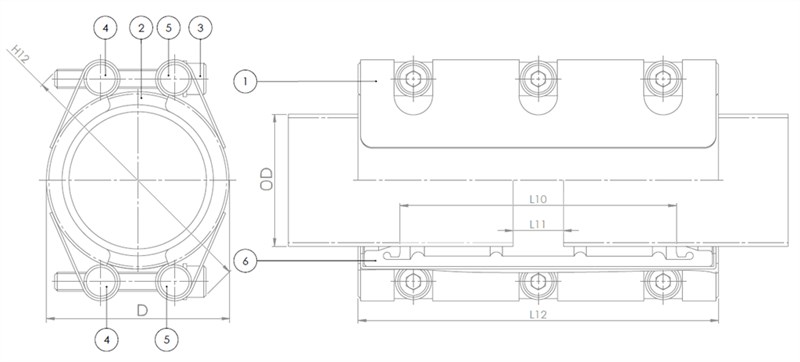

Componentes

1. Cuerpo Acero inoxidable AISI 316L
2. Placa lateral Acero inoxidable AISI 316L
3. Tornillo Acero inoxidable 316L/recubierto PTFE
4. Tuerca Acero inoxidable AISI 316L
5. Arandela Acero inoxidable AISI 316L
6. Junta Caucho EPDM

Ensayos/Aprobaciones

  • Certificado de materiales:

  • EN 681-1
  • EG (UBA)
  • W270 (DVGW)
  • BS 6920 (WRAS)
  • XP P 41-250 (ACS)
  • Hydrocheck (Belgaqua)
  • 21CFR 177.2600 (FDA)
  • Certificado Belgaqua
