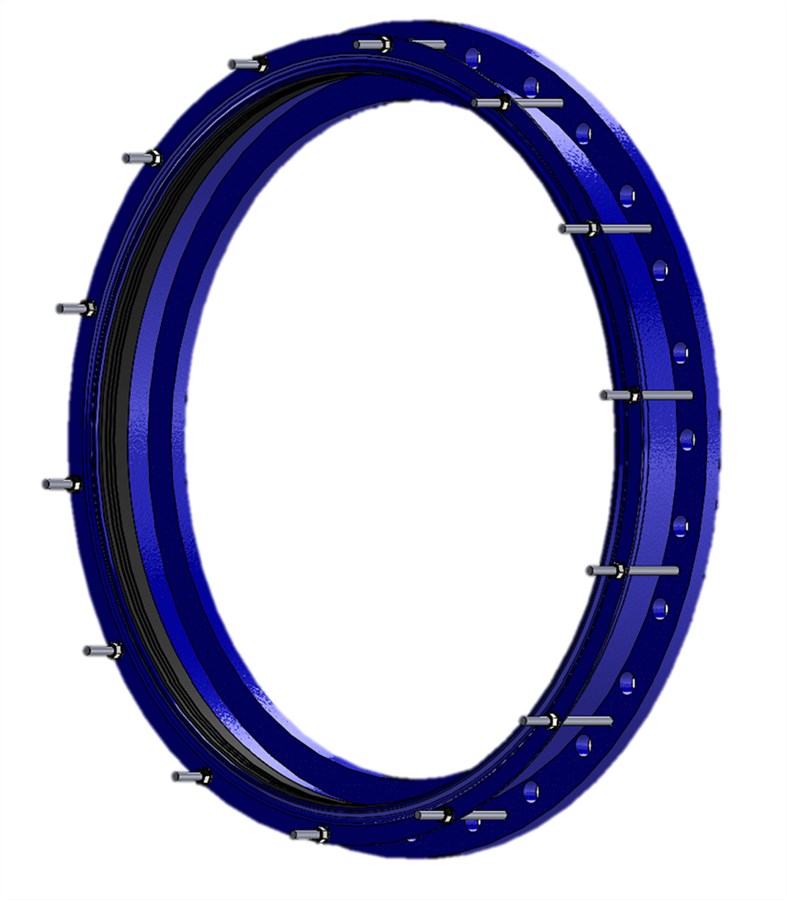

BRIDA DE ACOPLAMIENTO AVK, FABRICADA A MEDIDA
Brida de acoplamiento. Máxima presión de trabajo: 16 bar a -0.8 bar (presión negativa). Hasta 25 bar bajo pedido. Rango de temperatura: -10°C a +70°C. Aislamiento esencial para temperaturas de 0°C o negativas
La brida de acoplamiento serie 260 se fabrica a medida para tubos de fundición dúctil, fibrocemento, acero y PVCu.También para GRP* y tubo de inoxidable soldado**. Es apta para agua y líquidos neutros (aguas residuales).
| Serie 260/32-001 | |
|---|---|
| Conexión | Embridada |
| Material | Acero |
| Rango | DN350 - DN1000 |
| Clasificación PN | PN 16 |
Características
-
Rango de diseño standard: DN350 - 1600
-
Construcción resistente a la corrosión
-
Plazos cortos de suministro
-
Juntas de EPDM
-
Revestimiento de resina epoxi según WIS 4-52-01
-
Tornillos de acero cincado y pasivado
-
Tolerancia +2 mm a -5 mm
-
Materiales con certificado para agua potable según WRAS
-
Máxima desviación angular a lo largo de la longitud total de la brida:
- DN600 = 4°
- DN700 - DN800 = 3°
- DN900 - DN1200 = 2° -
Puede ser utilizada hasta -0.8 bar (presión negativa)
-
Tornillos y tuercas disponibles en acero revestido de Sheraplex o acero inoxidable
-
Datos de carbono emitido disponibles bajo pedido
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información
| Referencia | DN mm |
H3 mm |
L mm |
L5 mm |
Diá. tubería mm |
Peso teórico kg |
|---|---|---|---|---|---|---|
| 260-32-0355-0000 | 350 | 520 | 178 | 25 | 355 | 32 |
| 260-32-0406-0002 | 400 | 565 | 178 | 25 | 406 | 43 |
| 260-32-0406-1002 | 400 | 580 | 178 | 25 | 406 | 41 |
| 260-32-0457-0003 | 450 | 615 | 178 | 25 | 457 | 46 |
| 260-32-0506-0004 | 500 | 670 | 178 | 25 | 506 | 50 |
| 260-32-0532-1004 | 500 | 715 | 178 | 25 | 532 | 48 |
| 260-32-0576-1004 | 500 | 715 | 178 | 25 | 576 | 48 |
| 260-32-0606-0005 | 600 | 780 | 178 | 25 | 606 | 62 |
| 260-32-0610-1005 | 600 | 840 | 178 | 25 | 610 | 72 |
| 260-32-0652-1005 | 600 | 840 | 253 | 25 | 652 | 97 |
| 260-32-0738-1006 | 700 | 910 | 178 | 25 | 738 | 72 |
| 260-32-0768-1006 | 700 | 910 | 178 | 25 | 768 | 96 |
| 260-32-0813-1007 | 800 | 1025 | 178 | 25 | 813 | 87 |
| 260-32-0884-1007 | 800 | 1025 | 253 | 25 | 884 | 121 |
| 260-32-0913-1007 | 800 | 1025 | 258 | 25 | 913 | 114 |
| 260-32-1194-1009 | 1000 | 1255 | 288 | 30 | 1194 | 295 |
Consulta
Desplazar para más información

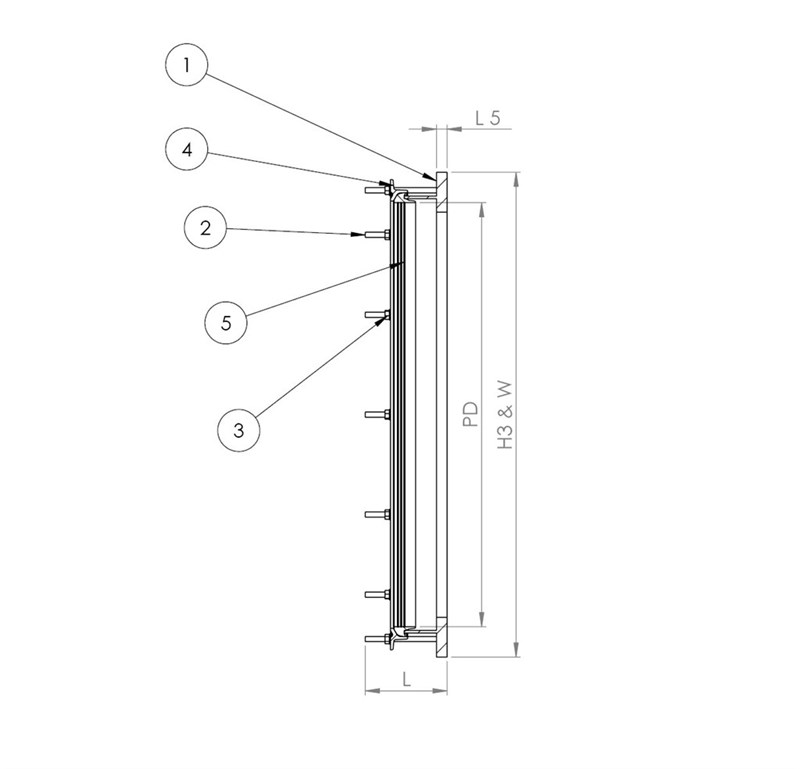

Componentes
| 1. | Cuerpo | Acero templado |
| 2. | Tornillos | Acero 8.8 cincado, pasivado |
| 3. | Tuercas/arandelas | Acero 8.8 cincado, pasivado |
| 4. | Aro | Acero templado |
| 5. | Junta | Caucho EPDM |
Ensayos/Aprobaciones
- Prueba hidráulica cuerpo: 1,5 x PN
- Materiales certificados según WRAS
- Conforme con "Drinking Water Inspectorate Regulation"; Reglamento 31
Normas
- Bridas y orificios según EN 1092-2 (ISO 7005-2), PN 16
