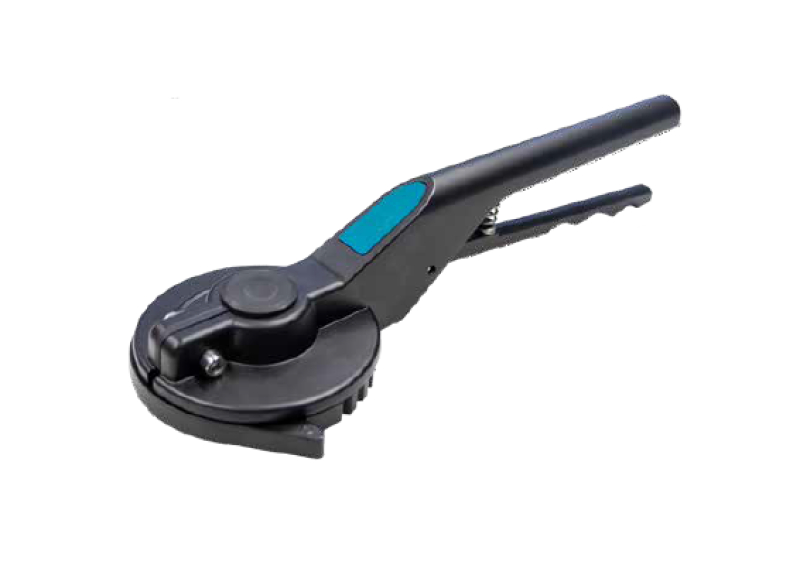

PALANCA DE ALUMINIO AVK- HLA
Para accionamiento manual de válvulas de mariposa serie 820
La palanca AVK, está diseñada para accionar manualmente las válvulas de mariposa de la serie 820, tiene un diseño resistente fabricado en aluminio con revestimiento de epoxi. Cuenta con una placa dentada que permite ajustar con precisión el grado de apertura deseado de la válvula y un mecanismo de resorte que garantiza un posicionamiento seguro.
| Serie 174/01-001 |
|---|
Características
- Fabricado en aluminio revestido de epoxi
- Con posiciones dentadas
- Compatible con las válvulas de mariposa de la serie 820 de DN25 a DN200
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información

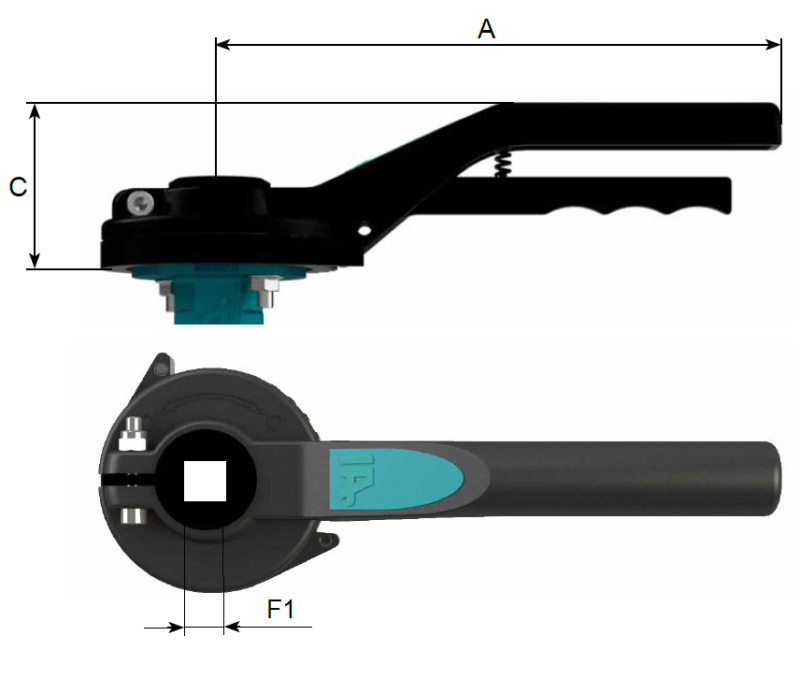

| Referencia | DN mm |
Brida ISO |
F1 mm |
A mm |
C mm |
Peso teórico kg |
|---|---|---|---|---|---|---|
| HLA.F0508.210-C1 | 25-40 | F05 | #8 | 210 | 56 | 0,4 |
| HLA.F0511.210-C1 | 50-80 | F05 | #11 | 210 | 56 | 0,4 |
| HLA.F0708.210-C1 | F07 | #11 | 210 | 56 | 0,4 | |
| HLA.F0711.210-C1 | F07 | #11 | 210 | 56 | 0,4 | |
| HLA.F0711.340-C1 | 100 | F07 | #11 | 340 | 66 | 0,7 |
| HLA.F0714.340-C1 | 125-150 | F07 | #14 | 340 | 66 | 0,7 |
| HLA.F0717.340-C1 | 200 | F07 | #17 | 340 | 66 | 0,7 |
Consulta
Desplazar para más información

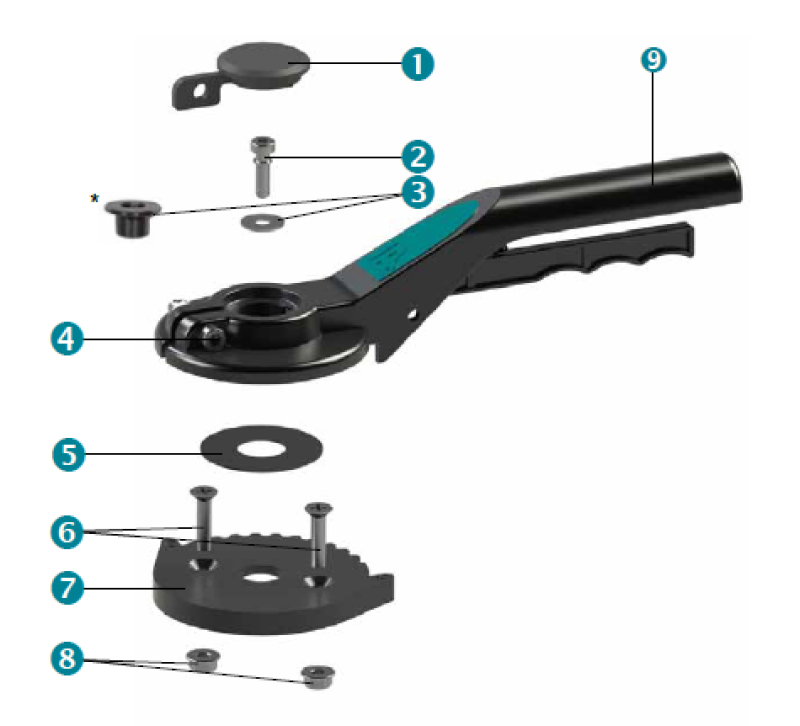

Componentes
| 1. | Tapa | ABS |
| 2. | Tornillo | Acero inoxidable A2-70 |
| 3. | Arandela | Acero inoxidable A2-70 |
| 4. | Tornillo | Acero inoxidable A2-70 |
| 5. | Arandela antifricción | Nylon |
| 6. | Tornillo | Acero inoxidable A2-70 |
| 7. | Dial | Aluminio |
| 8. | Tuercas | Acero inoxidable A2-70 |
| 9. | Palanca | Aluminio |
