ACCESORIOS JUNTA ELÁSTICA AVK
Brida espiga para tubos de PVCu según EN 12842 para agua y líquidos neutros a máx. 70° C
La gama de accesorios AVK comprende una amplia selección de variantes de uniones mediante enchufes PVC, junta mecánica o bridas. Los accesorios son de fundición dúctil GJS-500-7 y están revestidos de epoxi interna y externamente según las normas EN 14901 y DIN 3476-1 y las especificaciones GSK.
| Serie 712/7512-001 | |
|---|---|
| Conexión | Brida Espiga |
| Material | Fundición dúctil |
| Rango | DN50 - DN300 |
| Clasificación PN | PN 10/16 |
Características
-
Accesorio de fundición dúctil según EN 545
-
Cuerpo EN-GJS-500-7 (GGG-50), según EN 1563
-
Revestimiento de epoxi interna y externamente según EN 14901 y DIN 3476-1, certificado GSK
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información

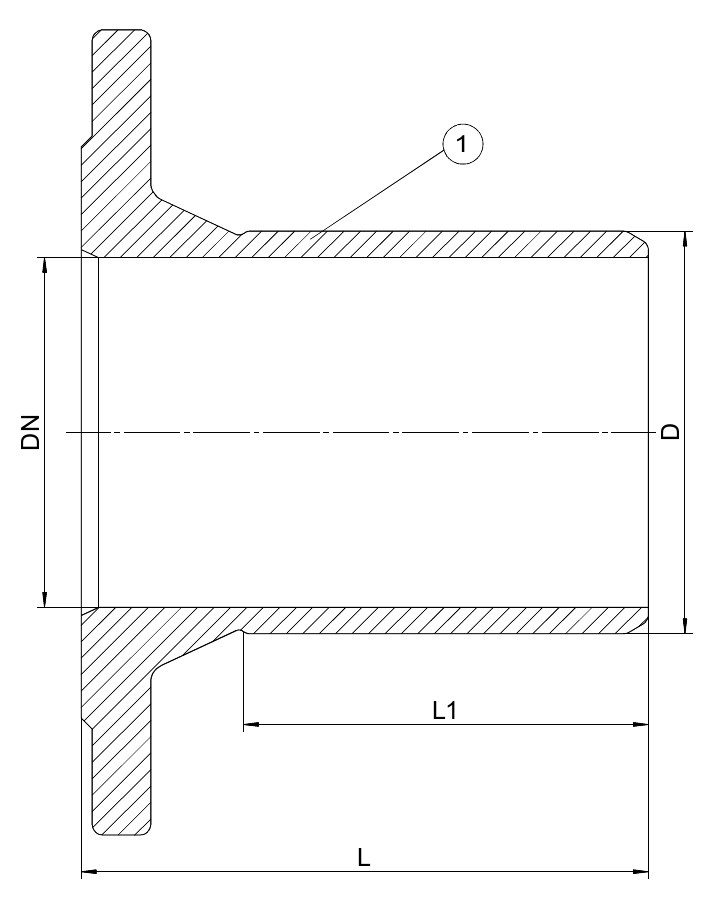

| Referencia AVK | DN mm |
Brida Taladro |
L mm |
L1 mm |
D mm |
Peso teórico kg |
|---|---|---|---|---|---|---|
| 712-0050-75-121 | 50 | PN10/16 | 126 | 93 | 63 | 3,2 |
| 712-0065-75-121 | 65 | PN10/16 | 129 | 98 | 75 | 4,0 |
| 712-0080-75-121 | 80 | PN10/16 | 140 | 102 | 90 | 4,7 |
| 712-0100-75-121 | 100 | PN10/16 | 155 | 110 | 110 | 6,0 |
| 712-0140-75-121 | 125 | PN10/16 | 160 | 119 | 140 | 9,6 |
| 712-0150-75-121 | 150 | PN10/16 | 165 | 127 | 160 | 9,6 |
| 712-0200-75-121 | 200 | PN16 | 200 | 139 | 200 | 15 |
| 712-0225-75-121 | 200 | PN16 | 180 | 147 | 225 | 13 |
| 712-0250-75-121 | 250 | PN16 | 215 | 156 | 250 | 22 |
| 712-0300-75-121 | 300 | PN16 | 223 | 176 | 315 | 28 |
Consulta
Desplazar para más información
Componentes
| 1. | Cuerpo | Fundición dúctil |
Normas
- Diseñado según EN 12842
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
