ACCESORIOS EMBRIDADOS AVK

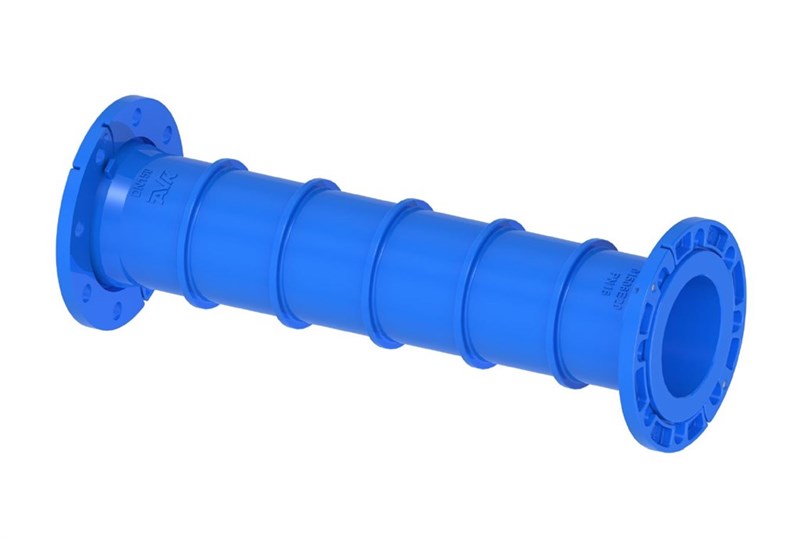

Carrete de anclaje L=800 con bridas orientables, PN10/16
Carrete de anclaje L=800 con bridas orientables para agua potable y líquidos neutros a máx. 70ºC
La gama de accesorios AVK comprende una amplia selección de variantes de uniones mediante enchufes PVC, junta mecánica o bridas. Los accesorios son de fundición dúctil EN-GJS-500-7 y están revestidos de epoxi interna y externamente según las normas EN 14901 y DIN 3476-1 y las especificaciones GSK.
| Serie 712/6E20-001 | |
|---|---|
| Conexión | Embridada |
| Material | Fundición dúctil |
| Rango | DN80 - DN250 |
| Clasificación PN | PN 10/16 |
Características
-
Accesorio de fundición dúctil según EN 545
-
Cuerpo EN-GJS-500-7 (GGG-50), según EN 1563
-
Revestimiento de epoxi interna y externamente con 250μ según EN 14901 y DIN 3476-1, certificado GSK
Descargas
Hoja técnica
Certificado(s)
Tabla de datos
Desplazar para más información
| Referencia | DN mm |
Brida Taladro |
L mm |
Peso teórico kg |
|---|---|---|---|---|
| 712-0080-6E-201 | 80 | PN10/16 | 800 | 17 |
| 712-0100-6E-201 | 100 | PN10/16 | 800 | 21 |
| 712-0125-6E-201 | 125 | PN10/16 | 800 | 26 |
| 712-0150-6E-201 | 150 | PN10/16 | 800 | 32 |
| 712-0200-6E-201 | 200 | PN16 | 800 | 45 |
| 712-0250-6E-201 | 250 | PN16 | 800 | 60 |
Planos 2D/3D
Consulta
Desplazar para más información

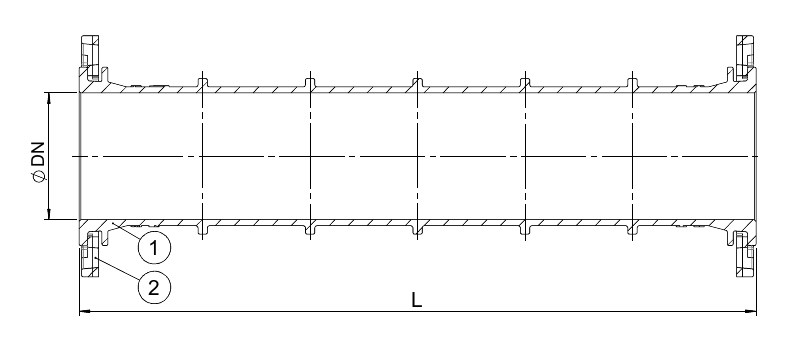

Componentes
| 1. | Cuerpo | Fundición dúctil |
| 2. | Brida móvil | Fundición dúctil |
Ensayos/Aprobaciones
- Certificado Belgaqua
Normas
- Diseñado según EN 545
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
