ACCESORIOS EMBRIDADOS AVK

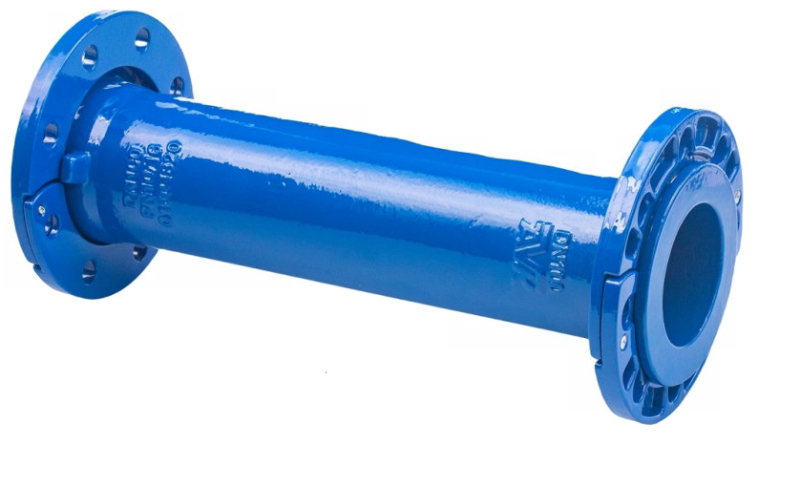

Carrete embridado con bridas orientables según EN 545 para agua y líquidos neutros a máx. 70° C
La gama de accesorios AVK comprende una amplia selección de variantes de uniones mediante enchufes PVC, junta mecánica o bridas. Los accesorios son de fundición dúctil EN-GJS-500-7 y están revestidos de epoxi interna y externamente según las normas EN 14901 y DIN 3476-1 y las especificaciones GSK.
| Serie 712/4820-001 | |
|---|---|
| Conexión | Bridas Orientables |
| Material | Fundición dúctil |
| Rango | DN40 - DN300 |
| Clasificación PN | PN 16 |
Características
-
Accesorio de fundición dúctil según EN 545
-
Cuerpo EN-GJS-500-7 (GGG-50), según EN 1563
-
Revestimiento de epoxi interna y externamente con 250μ según EN 14901 y DIN 3476-1, certificado GSK
-
Aro de sujeción para fácil manejo con equipos de elevación
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información
| Referencia AVK | DN mm |
Brida Taladro |
L mm |
Peso teórico kg |
|---|---|---|---|---|
| 712-0040-48-201 | 40 | PN10/16 | 500 | 7,6 |
| 712-0050-48-201 | 50 | PN10/16 | 500 | 9,3 |
| 712-0065-48-201 | 65 | PN10/16 | 500 | 9,2 |
| 712-0080-48-201 | 80 | PN10/16 | 500 | 12 |
| 712-0100-48-201 | 100 | PN10/16 | 500 | 14 |
| 712-0125-48-201 | 125 | PN10/16 | 500 | 23 |
| 712-0150-48-201 | 150 | PN10/16 | 500 | 23 |
| 712-0200-48-201 | 200 | PN16 | 500 | 37 |
| 712-0250-48-201 | 250 | PN16 | 500 | 55 |
| 712-0300-48-201 | 300 | PN16 | 500 | 72 |
Desplazar para más información
Componentes
| 1. | Cuerpo | Fundición dúctil |
| 2. | Brida móvil | Fundición dúctil |
Ensayos/Aprobaciones
- Certificado Belgaqua
Normas
- Diseñado según EN 545
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
