ACCESORIOS EMBRIDADOS AVK

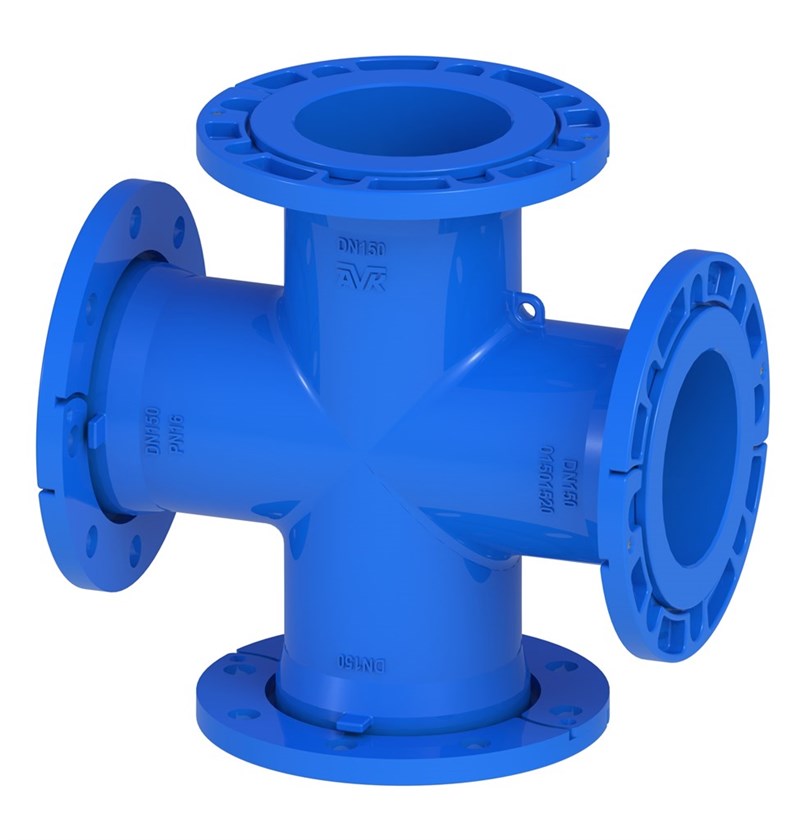

Cruceta con bridas orientables para agua potable y líquidos neutros a máx. 70ºC
La gama de accesorios AVK comprende una amplia selección de variantes de uniones mediante enchufes PVC, junta ecánica o bridas. Los accesorios son de fundición dúctil EN-GJS-500-7 y están revestidos de epoxi interna y externamente según las normas EN 14901 y DIN 3476-1 y las especificaciones GSK.
| Serie 712/1520-001 | |
|---|---|
| Conexión | Embridada |
| Material | Fundición dúctil |
| Rango | DN80 - DN250 |
| Clasificación PN | PN 10/16 |
Características
-
Accesorio de fundición dúctil según EN 545
-
Cuerpo EN-GJS-500-7 (GGG-50), según EN 1563
-
Revestimiento de epoxi interna y externamente con 250μ según EN 14901 y DIN 3476-1, certificado GSK
-
Aro de sujeción para fácil manejo con equipos de elevación
Descargas
Hoja técnica
Tabla de datos
Desplazar para más información

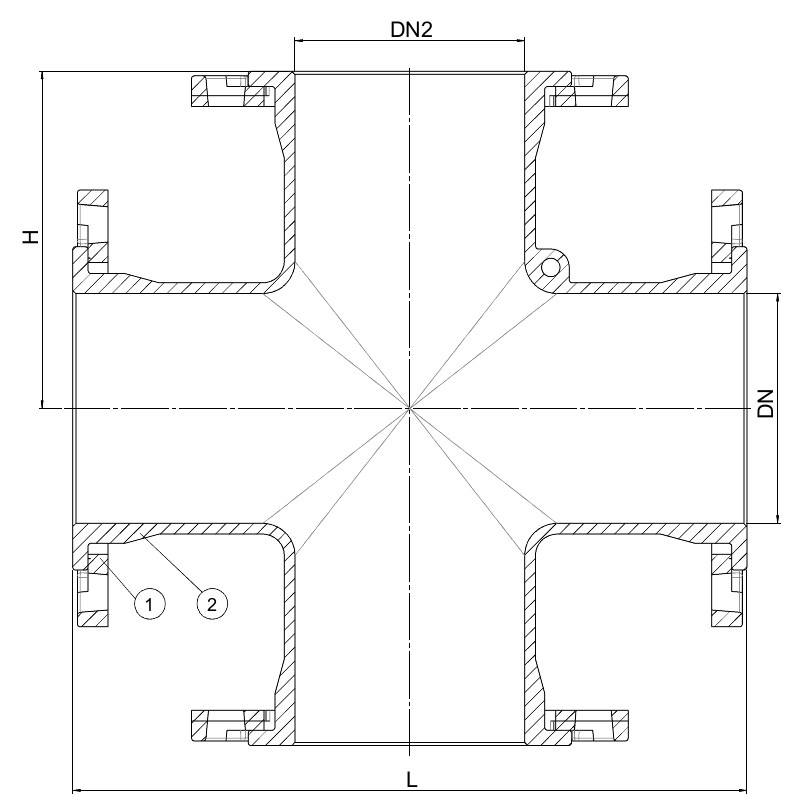

| Referencia | DN mm |
DN2 mm |
Brida Taladro |
L mm |
H mm |
Peso teórico kg |
|---|---|---|---|---|---|---|
| 712-0080-15-201 | 80 | 80 | PN10/16 | 330 | 165 | 17 |
| 712-0100-15-201 | 100 | 100 | PN10/16 | 360 | 180 | 21 |
| 712-0125-15-201 | 125 | 125 | PN10/16 | 400 | 200 | 27 |
| 712-0150-15-201 | 150 | 150 | PN10/16 | 440 | 220 | 37 |
| 712-0200-15-201 | 200 | 200 | PN16 | 520 | 260 | 55 |
| 712-0250-15-201 | 250 | 250 | PN16 | 700 | 350 | 87 |
Desplazar para más información
Componentes
| 1. | Brida móvil | Fundición dúctil |
| 2. | Cuerpo | Fundición dúctil |
Ensayos/Aprobaciones
- Certificado Belgaqua
Normas
- Diseñado según EN 545
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
