ACCESORIOS JUNTA MECÁNICA AVK
Codo con enchufes de junta mecánica a 45° para tubos de fundición para agua y líquidos neutros a máx. 70° C
La gama de accesorios AVK comprende una amplia selección de variantes de uniones mediante enchufes PVC, junta mecánica o bridas. Los accesorios son de fundición dúctil GJS-500-7 y están revestidos de epoxi interna y externamente según las normas EN 14901 y DIN 3476-1 y las especificaciones GSK.
| Serie 712/0460-001 | |
|---|---|
| Conexión | Junta Mecánica |
| Material | Fundición dúctil |
| Rango | DN80 - DN500 |
| Clasificación PN | PN 16 |
Características
-
Accesorio de fundición dúctil según EN 545
-
Cuerpo EN-GJS-500-7 (GGG-50), según EN 1563
-
Junta de EPDM certificada para agua potable según WRAS
-
Revestimiento de epoxi interna y externamente según EN 14901 y DIN 3476-1, certificado GSK
-
Bulones y tuercas de acero S235JR con revestimiento Geomet®
Descargas
Hoja técnica
Certificado(s)
Tabla de datos
Desplazar para más información
| Referencia AVK | DN mm |
L mm |
Peso teórico kg |
|---|---|---|---|
| 712-0080-04-601 | 80 | 55 | 12 |
| 712-0100-04-601 | 100 | 65 | 13 |
| 712-0125-04-601 | 125 | 75 | 17 |
| 712-0150-04-601 | 150 | 85 | 23 |
| 712-0200-04-601 | 200 | 110 | 33 |
| 712-0250-04-601 | 250 | 130 | 50 |
| 712-0300-04-601 | 300 | 150 | 60 |
| 712-0350-04-601 | 350 | 175 | 90 |
| 712-0400-04-601 | 400 | 195 | 113 |
| 712-0500-04-601 | 500 | 240 | 170 |
Consulta
Desplazar para más información

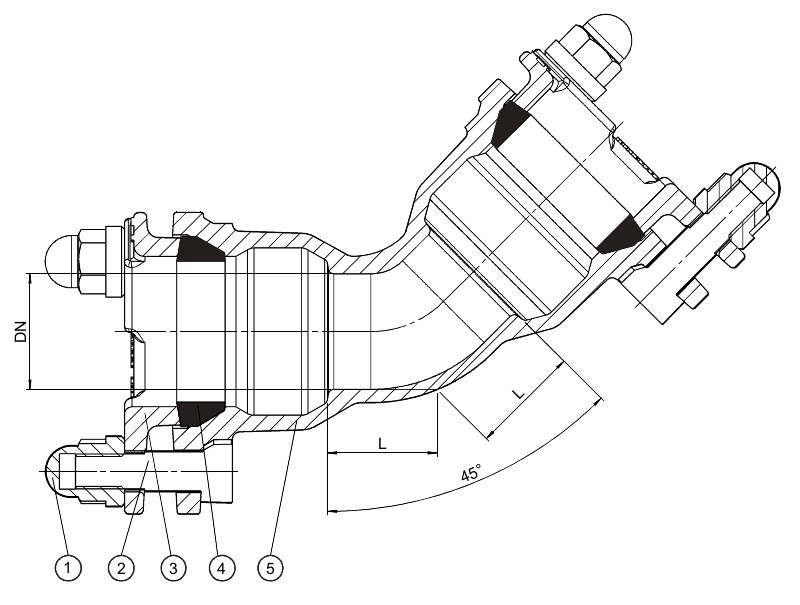

Componentes
| 1. | Tuerca | Acero S235JR |
| 2. | Tornillo | Acero S235JR |
| 3. | Brida | Fundición dúctil |
| 4. | Junta | Caucho EPDM |
| 5. | Cuerpo | Fundición dúctil |
Normas
- Diseñado según EN 545
