ACCESORIOS EMBRIDADOS AVK

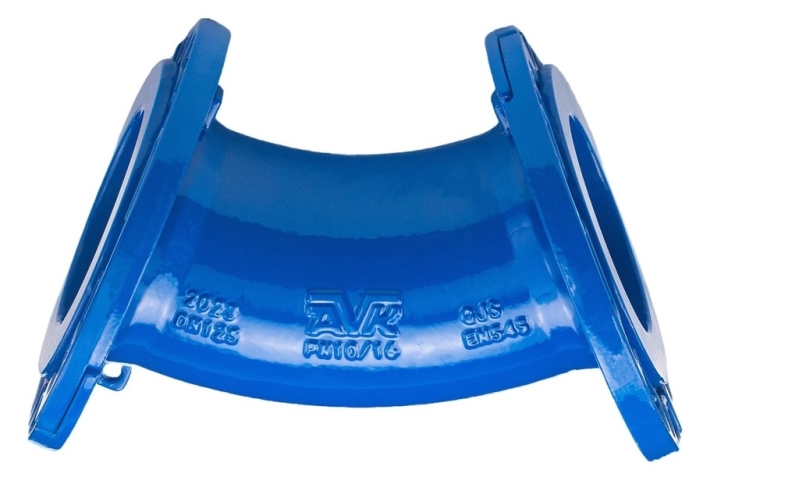

Codo embridado 45º con bridas orientables según EN 545 para agua potable y líquidos neutros a máx. 70ºC
La gama de accesorios AVK comprende una amplia selección de variantes de uniones mediante enchufes PVC, junta mecánica o bridas. Los accesorios son de fundición dúctil EN-GJS-500-7 y están revestidos de epoxi interna y externamente según las normas EN 14901 y DIN 3476-1 y las especificaciones GSK.
| Serie 712/0420-001 | |
|---|---|
| Conexión | Bridas Orientables |
| Material | Fundición dúctil |
| Rango | DN40 - DN300 |
| Clasificación PN | PN 10/16 |
Características
- Accesorio de fundición dúctil según EN 545
- Cuerpo EN-GJS-500-7 (GGG-50), según EN 1563
- Revestimiento de epoxi interna y externamente con 250μ según EN 14901 y DIN 3476-1, certificado GSK
- Aro de sujeción para fácil manejo con equipos de elevación
Descargas
Hoja técnica
Certificado(s)
Tabla de datos
Desplazar para más información
| Referencia AVK | DN mm |
Brida Taladro |
L mm |
Peso teórico kg |
|---|---|---|---|---|
| 712-0040-04-201 | 40 | PN10/16 | 140 | 5,0 |
| 712-0050-04-201 | 50 | PN10/16 | 150 | 6,8 |
| 712-0065-04-201 | 65 | PN10/16 | 160 | 7,4 |
| 712-0080-04-201 | 80 | PN10/16 | 130 | 8,1 |
| 712-0100-04-201 | 100 | PN10/16 | 140 | 10 |
| 712-0125-04-201 | 125 | PN10/16 | 150 | 13 |
| 712-0150-04-201 | 150 | PN10/16 | 160 | 18 |
| 712-0200-04-201 | 200 | PN16 | 180 | 26 |
| 712-0250-04-201 | 250 | PN16 | 350 | 60 |
| 712-0300-04-201 | 300 | PN16 | 400 | 74 |
Desplazar para más información

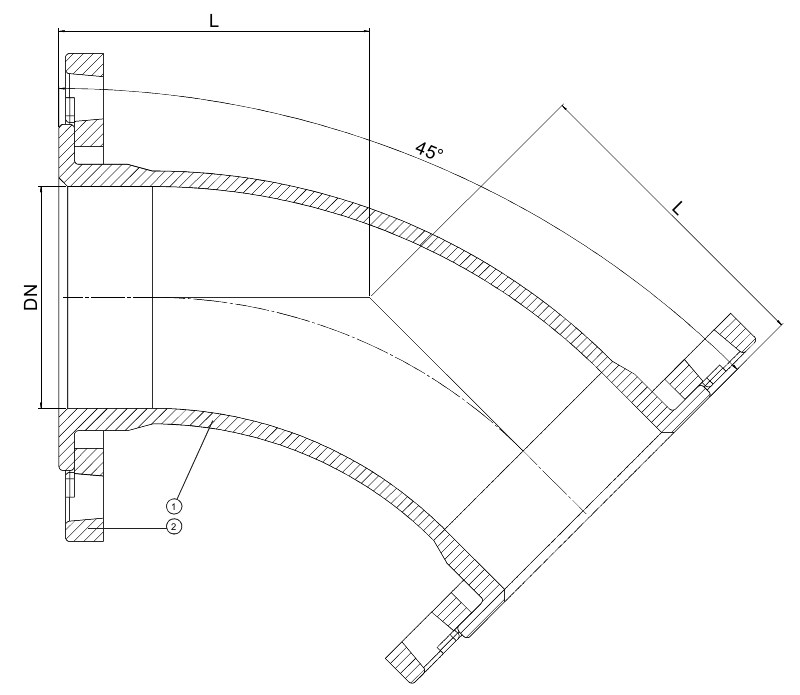

Componentes
| 1. | Cuerpo | Fundición dúctil |
| 2. | Brida móvil | Fundición dúctil |
Ensayos/Aprobaciones
- Certificado Belgaqua
Normas
- Diseñado según EN 545
- Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
